Глобальные энергосистемы находятся под беспрецедентным давлением. Переход к возобновляемым источникам энергии, расширение сетей передачи сверхвысокого напряжения и растущая частота экстремальных погодных явлений предъявляют требования к воздушным линиям электропередачи, для которых традиционные проводники никогда не были рассчитаны.
Традиционные алюминиевые проводники – в основном провода из чистого алюминия (например, марки 1350) – обладают высокой электропроводностью (61–65% IACS), но имеют ограниченную прочность на разрыв, обычно ниже 180 МПа. Это становится критической проблемой в таких приложениях, как переправы с большими пролетами через реки или проливы, регионы с сильным обледенением и высокотемпературные рабочие среды. Когда линии электропередачи простираются на тысячи метров по сложной местности или должны выдерживать ледовые нагрузки, превышающие расчетные пределы, прочность имеет такое же значение, как и проводимость.
Ключевой вопрос заключается в следующем: смогут ли высокопрочные и термостойкие кабели из алюминиевого сплава преодолеть давний компромисс между механическими характеристиками и электрическим КПД и удовлетворить экстремальные требования современных энергетических сетей? Ответ все чаще положительный, но понимание базовой технологии имеет важное значение для групп инженеров и закупщиков, оценивающих варианты проводников для своего следующего проекта.
В этой статье рассматриваются инновации в материалах, меняющие облик индустрии многожильных проводов из алюминиевых сплавов, подкрепленные техническими спецификациями, рыночными данными и практическими примерами, чтобы помочь вам принять обоснованные решения о выборе проводников для ваших проектов энергетической инфраструктуры.
Фундаментальная проблема при проектировании высокопроизводительных воздушных проводов заключается в обратной зависимости между прочностью и проводимостью. Сплавы серии Al-Mg-Si (серия 6xxx) достигают прочности на разрыв 255–330 МПа при сохранении проводимости 30,45–33,35 МС/м, что делает их идеальным выбором для высокопрочных проводников из алюминиевых сплавов. Однако повышение прочности – за счет дисперсионного твердения, измельчения зерна и искажения решетки – неизбежно препятствует передаче электронов, в то время как оптимизация проводимости имеет тенденцию ослаблять эффекты упрочнения.
Это противоречие в характеристиках исторически ограничивало широкое применение проводников из высокопрочных алюминиевых сплавов в крупномасштабных проектах передачи электроэнергии. Недавние исследования систематически изучали прорывные пути за счет композиционного микролегирования и координации процессов. Появление добавок редкоземельных элементов, передовая оптимизация процесса старения и методы жесткой пластической деформации начинают открывать одновременные улучшения как механических, так и электрических свойств.
Современный термостойкиймногожильные провода из алюминиевого сплавав основном производятся с использованием сплавов Al-Mg-Si (сплав 6201) или Al-Zr (термостойкие), каждый из которых разработан с учетом конкретных эксплуатационных требований в соответствии с международными стандартами, включая IEC 62641, IEC 61089, ASTM B398 и ASTM B399.
В следующей таблице приведены основные технические параметры, определяющие эксплуатационные характеристики высокопрочных термостойких кабелей из алюминиевого сплава:
| Параметр | Стандартное значение (6201-T81 AAAC) | Термостойкий сплав (Тип-АТ2) |
|---|---|---|
| Материал | Сплав Al-Mg-Si | Аль-циркониевый сплав |
| Предел прочности | ≥295 МПа (≥43 000 фунтов на квадратный дюйм) | 159–165 МПа (минимум) |
| Проводимость | 55–57% МАКО | 60–61% МАКО |
| Непрерывная рабочая температура | 90°С | До 150°С |
| Кратковременно допустимая температура | 120°С | 180°С |
| Плотность | 2,70 кг/дм³ при 20°C | 2,70 кг/дм³ при 20°C |
| Температурный коэффициент | 0,00360 /°С | 0,00360 /°С |
| Коэффициент линейного расширения | 23 × 10⁻⁶ /°С | 23 × 10⁻⁶ /°С |
| Удельное сопротивление | 0,03284 Ом·мм²/м при 20°C | 0,02826 Ом·мм²/м при 20°C |
| Остаточная прочность после 230°C/1 час | — | ≥90% |
Источники: ASTM B399, IEC 62641 и отраслевые технические публикации.

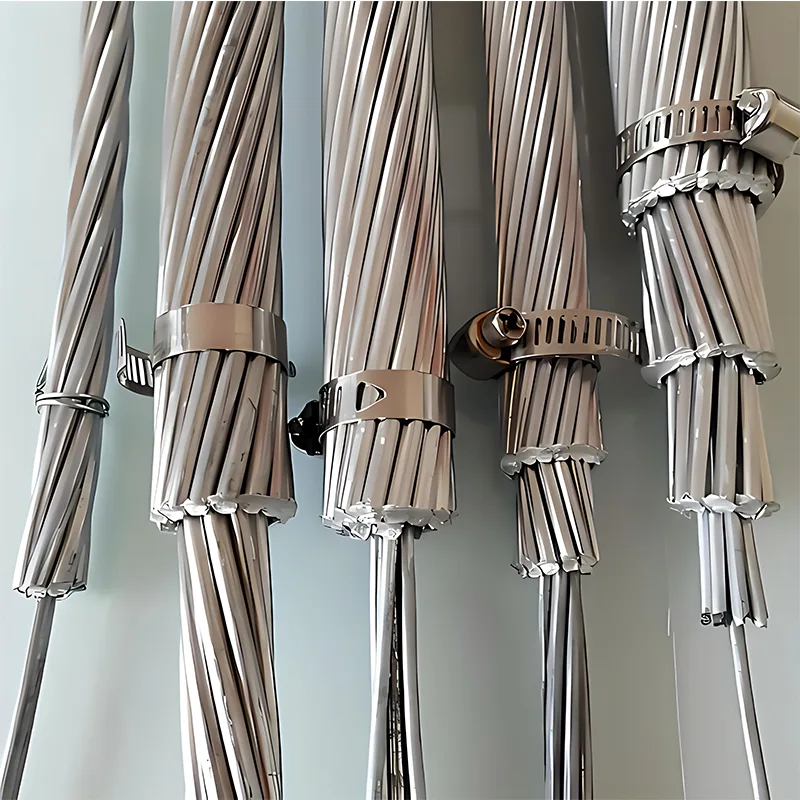

Многопроволочная конструкция из концентрических жил из алюминиевого сплава обеспечивает механический баланс и равномерное распределение тока, сохраняя при этом гибкость при установке. Различные конструкции служат разным приложениям:
| Тип проводника | Основной состав | Допустимая токовая нагрузка по сравнению со стандартным ACSR | Основные приложения |
|---|---|---|---|
| AAAC (проводник из алюминиевого сплава) | Однослойный или многослойный сплав 6201. | По сравнению с ACSR, более низкие потери | Средние пролеты, прибрежные районы, городское распределение |
| TACSR (проводник из термостойкого сплава, армированный сталью) | Внешний слой из алюминиево-циркониевого сплава + стальной или инварный сердечник | на 50–80 % выше | Расширение пропускной способности, участки с ограниченным коридором |
| AACSR (проводник из алюминиевого сплава, армированный сталью) | Внешний слой из сплава 6201 + сердечник из оцинкованной стали | Умеренное увеличение |
Источник: данные отрасли проводников HTLS.
Для больших поперечных сечений, где ветровая нагрузка на опоры является критическим фактором проектирования, решающим преимуществом является высокопрочный термостойкий кабель из алюминиевого сплава. Например, AAAC с оптимизированной схемой скрутки может достигать разрывной нагрузки 34–170 кН при номинальном поперечном сечении в диапазоне от 16 мм² до 560 мм², как подробно описано в параметрах конструкции, доступных для различных конфигураций.
Являясь профессиональным поставщиком решений для интегрированных энергосистем, основанным в 2011 году и базирующимся в научно-технологическом парке Ванцзин в Пекине, компания Huixing Zhongdian (Beijing) Electric Co., Ltd. сочетает в себе 15-летний глубокий опыт работы в отрасли и глобальное присутствие, охватывающее Южную Корею, Индонезию, Вьетнам, США и Доминиканскую Республику.
Хуэйсин объединяет превосходные возможности Китая по производству электротехники с доступом к мировому рынку. Благодаря стратегическому партнерству со специализированными производственными предприятиями, охватывающими основные процессы, включая ковку, литье, обработку листового металла и литье под давлением, компания поддерживает высококачественные производственные возможности, поддерживаемые современным испытательным и сборочным оборудованием. Вся продукция получила сертификат ISO 9001 и прошла испытания на соответствие международным стандартам, таким как IEC и ASTM.
В обширную линейку силовой продукции Huixing портфель кабелей из алюминиевого сплава включает:
- AAC (цельноалюминиевый проводник)
- AAAC (проводник из алюминиевого сплава)
- ACSR (алюминиевый проводник, армированный сталью)
- Силовые кабели с изоляцией из сшитого полиэтилена (0,6–138 кВ)
Эти провода для воздушных линий разработаны для обеспечения надежной работы при передаче, распределении и подстанциях. Имея зарубежные филиалы в Южной Корее, Доминиканской Республике и США,Хуэйсинэффективно связывает производственное мастерство Китая с проектами энергетической инфраструктуры по всему миру.
Мировой рынок проводников из алюминиевых сплавов расширяется ускоренными темпами. Рынок низковольтных кабелей из алюминиевых сплавов в 2025 году оценивался в 5,47 млрд долларов США, а к 2032 году, по прогнозам, он достигнет 7,79 млрд долларов США, что представляет собой совокупный годовой темп роста (CAGR) 5,17%. Между тем, мировой рынок воздушных алюминиевых проводов достиг примерно 452 миллионов долларов США в 2025 году и, как ожидается, вырастет до 600 миллионов долларов США к 2032 году при среднегодовом темпе роста 4,2%.
Этому росту способствуют несколько факторов:
1. Тенденция замещения меди алюминием. Поскольку цены на медь в начале 2026 года вырастут примерно на 50%, а цены на алюминий останутся относительно стабильными, экономическая выгода для проводников из алюминиевых сплавов существенно укрепится. Стоимость кабеля из алюминиевого сплава составляет примерно 30–50% стоимости медного эквивалента, но при этом он обеспечивает сопоставимую токопроводящую способность.
2. Модернизация сетей и расширение мощностей. Коммунальные предприятия по всему миру заменяют устаревшие линии электропередачи высокотемпературными проводниками с низким провисанием (HTLS), такими как TACSR, которые могут повысить пропускную способность линии на 50–100%, не требуя новых полос отвода или модификаций опор.
3. Интеграция возобновляемых источников энергии. Расширение солнечных и ветряных электростанций, часто расположенных в отдаленных районах, создает спрос на легкие, устойчивые к коррозии воздушные провода, которые могут преодолевать большие расстояния с минимальной инфраструктурой.
4. Растущий экспортный спрос. В апреле 2026 года экспорт алюминиевой многожильной проволоки из Китая достиг примерно 27 580 метрических тонн, что на 28,95% больше, чем в прошлом году. Производство только алюминиевого многожильного провода (код ТН ВЭД 76149000) выросло на 94,5% по сравнению с предыдущим месяцем примерно до 15 500 метрических тонн. Направления экспорта по-прежнему сконцентрированы в Юго-Восточной Азии, Африке и Восточной Азии, что указывает на устойчивый международный спрос на передовую кабельную продукцию из алюминиевых сплавов.
Проводники из высокопрочных алюминиевых сплавов продемонстрировали исключительные характеристики в суровых условиях, в которых традиционные проводники не работают. Ключевые сценарии применения включают в себя:
- Сильно загрязненные или прибрежные районы: проводники AAAC, полностью состоящие из алюминиевого сплава без стального сердечника, исключают риск гальванической коррозии, которая поражает ACSR в морской или промышленной среде.
- Зоны со средним и тяжелым льдом: высокое соотношение прочности и веса проводников из сплава 6201 сохраняет механическую целостность при ледяных нагрузках, которые могут вызвать провисание и нарушение зазоров в конструкциях из чистого алюминия (например, марки 1350).
- Модернизация с целью увеличения пропускной способности: проводники TACSR, работающие при температуре 150°C, могут увеличить пропускную способность на 50–80 % на существующих опорах без приобретения новых коридоров.
- Переходы с большими пролетами: высокопрочные термостойкие проводники с проводимостью IACS 58% и прочностью на разрыв в 1,5 раза выше, чем у стандартных термостойких сплавов, специально разработаны для пролетов, превышающих 1000 метров, через проливы или реки.
A1: Обычный ACSR (алюминиевый проводник, армированный сталью) состоит из жил из чистого алюминия (обычно марки 1350), намотанных на стальной сердечник. Стальной сердечник обеспечивает механическую прочность, но имеет ряд ограничений: гальваническую коррозию между алюминием и сталью, потери на магнитный гистерезис и более низкий потолок продолжительной рабочей температуры, составляющий примерно 90°C.
В высокопрочных термостойких кабелях из алюминиевого сплава, напротив, используются проволоки из сплава Al-Mg-Si (сплав 6201) или Al-Zr, которые подвергаются термообработке для достижения превосходных механических свойств без использования стального сердечника. Эти сплавы достигают прочности на разрыв 295–330 МПа при сохранении проводимости 55–61% IACS. Однородный состав материала исключает проблемы гальванической коррозии, снижает потери в линии за счет исключения магнитных эффектов в сердечнике и – в случае термостойких сплавов – обеспечивает непрерывную работу при температуре 150°C с заданным сохранением прочности. Кроме того, легкая конструкция (плотность 2,70 кг/дм³) упрощает установку и позволяет увеличить расстояние между башнями, снижая общие затраты на инфраструктуру проекта.
О2: Да, современные многожильные провода из алюминиевого сплава проходят строгие испытания по международным стандартам, чтобы гарантировать долговременную надежность в экстремальных условиях эксплуатации. Основные проблемы, которые исторически влияли на надежность алюминиевых проводников – отжиг в результате длительного теплового воздействия, ползучесть при длительном напряжении и коррозия в агрессивных средах – были существенно смягчены благодаря усовершенствованной конструкции сплавов и процессам термообработки.
Термостойкость: проводники из сплава алюминия и циркония (тип AT2 согласно IEC 62004) сохраняют ≥90 % своей первоначальной прочности на разрыв после воздействия температуры 230°C в течение одного часа. Это обеспечивает механическую целостность даже в условиях неисправности или длительной работы при высоких температурах. Специализированные алюминиевые сплавы, такие как 6201-T81, закалены, чтобы противостоять отжигу при длительном воздействии тепла, сохраняя механическую целостность даже тогда, когда проводники нагреваются в течение длительного времени.
Сопротивление ползучести: высокопрочные алюминиевые сплавы демонстрируют сопротивление ползучести, в три раза превышающее сопротивление обычного чистого алюминия (например, марки 1350), предотвращая постепенное ослабление соединений и сохраняя целостность электрических и механических контактов при термоциклировании. Это свойство имеет решающее значение для обеспечения стабильной длительной работы в регионах с большими сезонными колебаниями температуры.
Коррозионная стойкость: в прибрежных или промышленных условиях проводники AAAC превосходят ACSR, поскольку не содержат разнородных металлов, что полностью исключает гальваническую коррозию. Однородный состав алюминиевого сплава обеспечивает естественную устойчивость к атмосферной коррозии без необходимости использования защитных покрытий.
Соответствие международным стандартам, таким как IEC 62641, ASTM B398 и ASTM B399, гарантирует, что сертифицированные продукты прошли испытания на растяжение, измерения удельного сопротивления, термоциклирование и оценку воздействия коррозии, обеспечивая проверяемую основу для долгосрочной работы.
О3: Да, использование усовершенствованного кабеля из алюминиевого сплава обеспечивает убедительные преимущества по совокупной стоимости владения (TCO) по сравнению с медными проводниками, особенно для крупномасштабных проектов передачи и распределения. Экономическая выгода проявляется во многих аспектах планирования проекта и управления жизненным циклом.
Стоимость материала: алюминиевые сплавы стоят примерно треть стоимости меди в пересчете на тонну. Поскольку в начале 2026 года цены на медь превысят 12 800 долларов США за тонну, а цены на алюминий составят около 3 400 долларов США за тонну, разница в стоимости сырья резко увеличится. Кабели из алюминиевого сплава обычно стоят на 30–50 % дешевле, чем медные аналоги, обеспечивая при этом сопоставимую токопроводящую способность.
Вес и монтаж: Плотность алюминия составляет примерно треть плотности меди (2,70 против 8,96 кг/дм³). Воздушный провод длиной 1 км с использованием кабеля из алюминиевого сплава может весить на 60–70% меньше, чем медный провод эквивалентной токовой нагрузки. Такое снижение веса напрямую приводит к снижению транспортных расходов, упрощению манипуляций на рабочей площадке, уменьшению требований к конструкции башни и упрощению операций по натяжке. Трудозатраты на установку могут быть снижены на 15–25% в зависимости от местности и доступности.
Расстояние между опорами и инфраструктура. Высокое соотношение прочности к весу AAAC и подобных сплавов позволяет использовать более широкое расстояние между опорами по сравнению с чистым алюминием (например, марки 1350) или медными проводниками меньшего размера. Для новой линии электропередачи это уменьшает количество опорных конструкций, необходимых на километр, снижая затраты на закупку материалов, строительство фундамента и приобретение земли.
Техническое обслуживание и жизненный цикл: Коррозионная стойкость кабеля из алюминиевого сплава исключает периодическое техническое обслуживание, необходимое для устранения гальванической коррозии в конструкциях ACSR. Однородный состав сплава также снижает риск выхода из строя в точках соединения из-за дифференциального теплового расширения или гальванических эффектов.
При оценке совокупной стоимости владения общее экономическое преимущество проводников из алюминиевого сплава по сравнению с медью обычно колеблется от 40% до 60% в течение 30-летнего срока службы, что делает их предпочтительным выбором для коммунальных предприятий и разработчиков проектов, стремящихся сбалансировать требования к производительности с бюджетными ограничениями.
Последнее поколение высокопрочных и термостойких кабелей из алюминиевого сплава окончательно продемонстрировало свою способность отвечать экстремальным требованиям современных электросетей. Благодаря достижениям в области состава сплавов, оптимизации термической обработки и прецизионным производственным процессам давнее противоречие между прочностью и проводимостью систематически преодолевается. Сплавы серии Al-Mg-Si, обеспечивающие прочность на разрыв 295–330 МПа и проводимость IACS 55–61%, теперь коммерчески доступны и проверены на практике в различных приложениях по всему миру.
