Высоковольтный выключатель

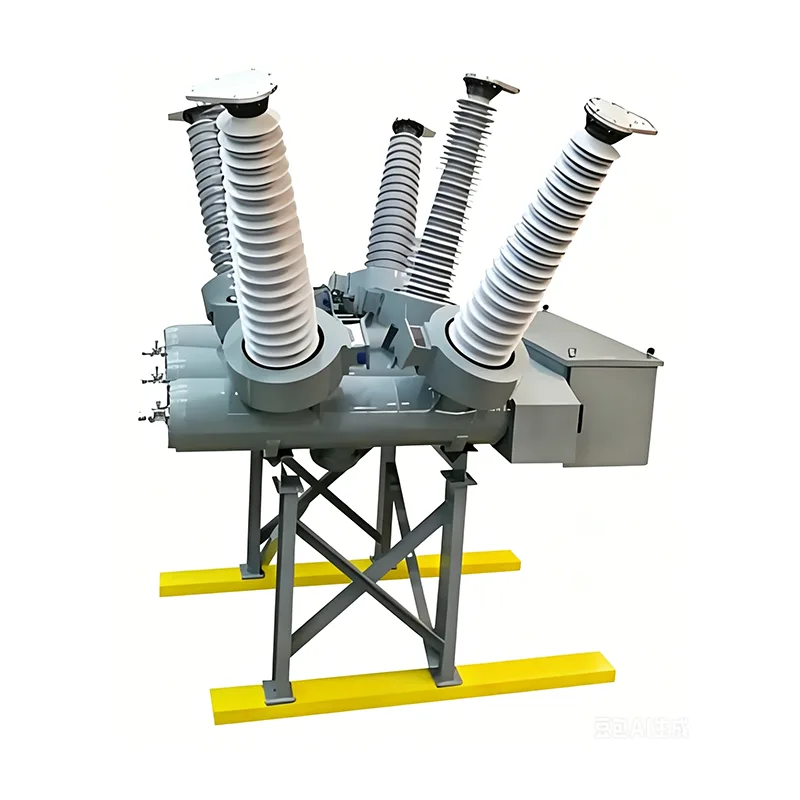

Газовые выключатели с герметичным резервуаром SF₆ — это проверенные, широко распространенные высоковольтные выключатели с сердечником для передачи и распределения электроэнергии среднего и высокого напряжения, служащие критически важным оборудованием для обеспечения безопасной и стабильной работы электросетей.

Являясь основным высоковольтным выключателем для проектов по передаче и преобразованию электроэнергии на открытом воздухе, он охватывает диапазон номинального напряжения от 40,5 до 245 кВ, диапазон отключающего тока короткого замыкания от 25 кА до 63 кА и диапазон номинального тока от 1600 А до 4000 А. Его обширный диапазон параметров отвечает различным эксплуатационным требованиям, от региональных распределительных сетей до магистральных электросетей.

Этот высоковольтный автоматический выключатель, спроектированный и изготовленный в строгом соответствии с международными стандартами IEC и ANSI, достигает передового международного уровня по основным показателям, включая характеристики диэлектрической изоляции, отключающую способность и механическую долговечность, что делает его предпочтительным решением для проектов строительства и модернизации электросетей.

Сценарии применения

Он в основном предназначен для установки с баком на открытых подстанциях и имеет гибкие возможности трехфазной и однофазной конфигурации. Его можно идеально адаптировать к масштабу, планировке и планированию сети подстанций, удовлетворяя требованиям различных сценариев, включая ввод в эксплуатацию новых подстанций и модернизацию устаревших подстанций.

Он подходит для различных проектов по передаче и преобразованию электроэнергии, включая расширение городской распределительной сети, электроснабжение промышленных парков, подключение к сети электростанций, использующих возобновляемые источники энергии, а также проекты поддержки межрегиональных линий электропередачи. Являясь незаменимым выключателем высокого напряжения в системах распределения электроэнергии на подстанциях, он выполняет основные функции замыкания, размыкания цепи и защиты от неисправностей.

Благодаря превосходной адаптации к окружающей среде он поддерживает стабильную работу в суровых климатических условиях на открытом воздухе, обеспечивает надежное управление цепями и устранение неисправностей для наружных сетевых объектов, а также служит основным вспомогательным оборудованием для наружных систем распределения электроэнергии высокого напряжения.

Основные преимущества

Превосходная гибкость настройки

Он поддерживает индивидуальное производство, адаптированное к особым условиям эксплуатации на месте (например, большая высота, высокая влажность и сильно агрессивная среда) и техническим требованиям (включая специальные уровни напряжения и параметры отключения), точно отвечая индивидуальным требованиям различных проектов и обеспечивая идеальное соответствие автоматических выключателей инженерным сценариям.

Выдающаяся безопасность и надежность

Он использует проверенную конструкцию с изолированным баком и использует газ SF₆ в качестве высокоэффективной изоляции и дугогасительной среды, а также оснащен прецизионной механической системой передачи. Такая конструкция обеспечивает длительную безаварийную работу автоматического выключателя, отличается длительным механическим сроком службы и высокой эксплуатационной стабильностью, что значительно снижает затраты на эксплуатацию и техническое обслуживание (ЭиТО).

Упрощенный выбор и эффективная установка

Ассортимент продукции охватывает полный диапазон параметров напряжения, тока и отключения, что обеспечивает простой и понятный выбор модели без сложного преобразования. Стандартизированные процедуры установки на месте и универсальные аксессуары обеспечивают быструю установку и ввод в эксплуатацию, сокращая циклы строительства проекта.

Экономичная эксплуатация в течение всего жизненного цикла

Он имеет компактную конструкцию, занимает небольшую площадь и не требует дополнительных защитных средств при установке на открытом воздухе. Система газовой герметизации SF₆ обеспечивает сверхнизкую скорость утечек, устраняя необходимость частой дозаправки газом. Между тем, оптимизированные процедуры технического обслуживания еще больше снижают эксплуатационные расходы высоковольтного выключателя в течение всего жизненного цикла.

Технические характеристики

Он использует инновационную конструкцию гашения двойной дуги, сочетающую в себе принципы самоэнергетического и надувного типа, которая интеллектуально переключает рабочие режимы в соответствии с различными условиями тока короткого замыкания, обеспечивая быстрое и надежное прерывание при различных сценариях неисправности.

Условия высокого отключающего тока короткого замыкания

Активируется технология гашения дуги собственной энергией. Тепло, выделяемое электрической дугой, вызывает быстрое расширение газа SF₆ в расширительной камере, образуя сверхскоростной поток воздуха для мгновенного гашения дуги. Обладая высокой отключающей способностью, он может эффективно изолировать сильноточные повреждения и защищать сетевое оборудование от повреждений, вызванных скачками напряжения.

Условия низкого тока отключения короткого замыкания

Механизм переходит на режим работы нагнетательного типа. За счет механического сжатия газ SF₆ в камере сжатия образует направленную струю высокого давления для точного охлаждения корня дуги, достижения стабильного гашения дуги, предотвращения повторного зажигания дуги и повышения надежности размыкания в условиях неисправности при небольшой нагрузке.

Совместное применение технологий гашения двойной дуги обеспечивает автоматический выключатель более широким диапазоном отключения, более быстрым реагированием и превосходными характеристиками гашения дуги. Он может надежно устранять различные неисправности коротких замыканий в электросетях, обеспечивая комплексную защиту энергосистем.
