Распределительное устройство с газовой изоляцией

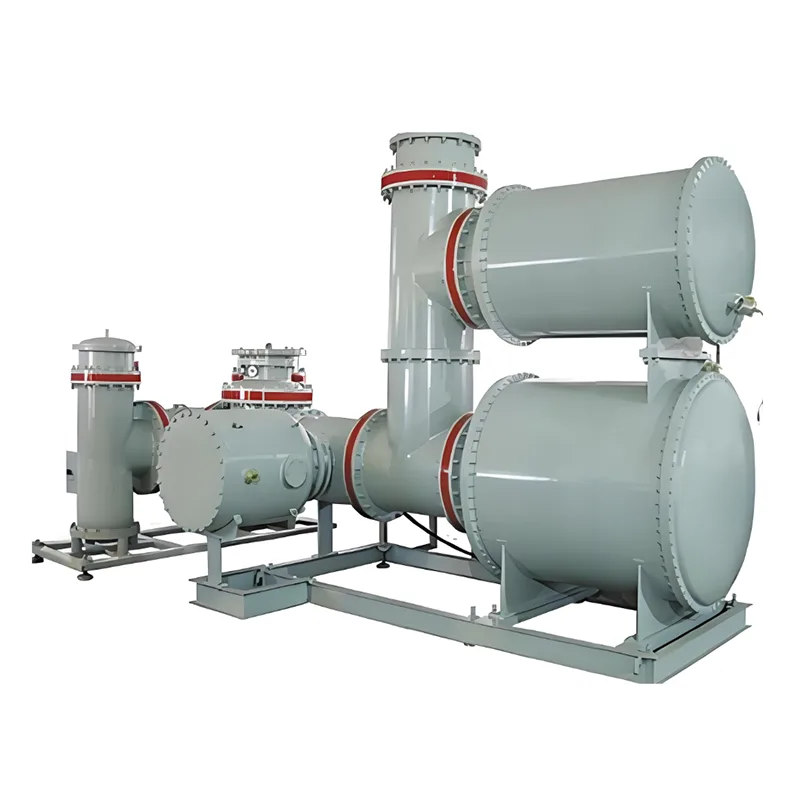

Распределительное устройство с элегазовой изоляцией (КРУЭ) представляет собой полный комплект распределительного оборудования высокого напряжения. Он объединяет высоковольтные компоненты — автоматические выключатели, разъединители, измерительные трансформаторы напряжения и шины — в полностью герметичный металлический корпус.

Эта серия имеет трехфазную конструкцию с общим баком, в которой главная шина установлена ​​либо в нижнем, либо в верхнем положении. Он отличается компактной компоновкой и высокой гибкостью, а минимальное расстояние между отсеками составляет 800 мм и подходит для различных условий на объекте. Изделие обладает высокой отключающей способностью до 50 кА и номинальным током до 4000 А. Корпус из алюминиевого сплава обеспечивает превосходную коррозионную стойкость и малый вес.

Основные преимущества

1. Высокоинтегрированная структура

GIS объединяет основные компоненты, такие как автоматические выключатели и шины, в герметичный узел, занимающий всего от одной пятой до одной десятой места обычного распределительного устройства. Это значительно экономит земельные ресурсы, что делает его идеальным для объектов с ограниченным пространством.

2. Превосходная изоляция и эксплуатационная надежность.

GIS использует SF₆ в качестве изолирующей и дугогасящей среды, обеспечивая изоляционные характеристики, значительно превосходящие свойства воздуха. В сочетании с полностью закрытым металлическим корпусом он выдерживает неблагоприятные погодные условия, пыль, солевой туман и другие внешние воздействия, обеспечивая чрезвычайно стабильную работу.

3. Повышенная безопасность

Все части, находящиеся под высоким напряжением, полностью герметизированы, не оставляя открытых проводников, что полностью исключает риск поражения электрическим током и внешних коротких замыканий. Безопасность существенно выше, чем у КРУ открытого типа.

4. Низкие эксплуатационные расходы и долгосрочная экономия.

Закрытая конструкция защищает внутренние компоненты от старения и повреждений, что приводит к снижению частоты отказов и увеличению интервалов технического обслуживания по сравнению с обычным оборудованием. Это значительно снижает нагрузку и затраты на эксплуатацию и техническое обслуживание, обеспечивая значительную экономическую выгоду на протяжении всего срока службы.

5. Широкая экологическая адаптируемость

ГИС надежно работает в суровых условиях, включая большую высоту, сильное загрязнение, агрессивные прибрежные условия, сильный холод и сильную жару. Он подходит практически для всех применений в строительстве электросетей.

Основные приложения

1.Основное оборудование для электрических сетей высокого и сверхвысокого напряжения (СВН).

Широко используемое на подстанциях напряжением 110 кВ и выше, оно заменяет традиционные открытые распределительные устройства и повышает стабильность сети в ключевых узлах сети.

2. Предпочтительное решение для участков с дефицитом земли.

Идеально подходит для центральных городских районов, подземных подстанций и закрытых электростанций. Его компактный дизайн эффективно устраняет ограничения по пространству.

3. Источник питания для критических нагрузок

Он обеспечивает стабильное электропитание для железнодорожного транспорта, крупных промышленных и горнодобывающих предприятий, центров обработки данных и других критических нагрузок класса I, поддерживая бесперебойное электропитание.

4.Реконструкция и расширение мощности старых подстанций.

Это позволяет быстро наращивать мощности в пределах существующей площади без проведения крупных строительных работ, что снижает сложность и затраты на модернизацию.

5. Устойчивое строительство сетей в суровых условиях.

Развертывается в прибрежных, высокогорных и сильно загрязненных районах, чтобы выдерживать суровые условия эксплуатации, продлевать срок службы сетевых активов и повышать устойчивость к стихийным бедствиям.
