Разъединитель высокого напряжения

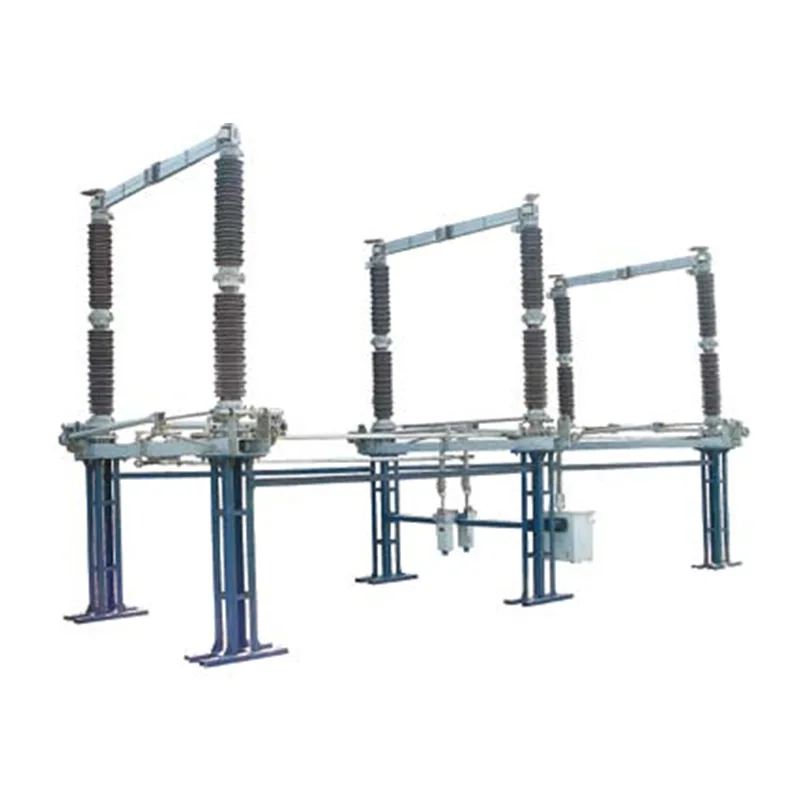

Высоковольтный разъединитель серии GW4, охватывающий весь диапазон напряжений от 40,5 до 252 кВ, является важнейшим компонентом безопасности энергосистем. Он имеет двухколонную горизонтальную вращающуюся конструкцию и специально разработан для выполнения основных функций изоляции напряжения, обеспечения безопасности при обслуживании и переключения вспомогательных цепей в высоковольтных приложениях.

Основные сценарии применения

Этот высоковольтный разъединитель используется в ключевых сегментах высоковольтной электропередачи и точно соответствует разнообразным эксплуатационным требованиям:

1. Основные цепи электростанций и подстанций

Широко устанавливаемое на тепловых, гидроэлектростанциях и электростанциях возобновляемой энергетики, а также на подстанциях всех уровней напряжения, устройство действует как защитный барьер для шин, автоматических выключателей, трансформаторов и другого ответственного оборудования. Он создает четкую, видимую точку разрыва в обесточенных цепях, обеспечивая полное электрическое разделение между обслуживающим персоналом и высоковольтными линиями под напряжением, чтобы предотвратить несчастные случаи, вызванные переключением под нагрузкой. Для приложений сверхвысокого напряжения (СВН) модели на 126 кВ, 145 кВ и 252 кВ используются для секционирования шин и двусторонней защиты автоматических выключателей, а модель 72,5 кВ оптимизирована для коммутации линий на региональных подстанциях.

2. Линии электропередачи и распределения, а также объекты возобновляемой энергетики.

На длинных линиях электропередачи высокого напряжения устройство обеспечивает изоляцию линий при обслуживании, а также коммутацию трансформаторов напряжения и ограничителей перенапряжения с оптимизированными характеристиками для отключения тока холостого хода воздушных линий на расстоянии до 10 км. Для объектов ветровой, фотоэлектрической и других возобновляемых источников энергии модели на 40,5 кВ и 72,5 кВ поддерживают изоляцию на стороне постоянного тока и защиту коробки сумматора, а также имеют улучшенную антикоррозионную конструкцию, позволяющую противостоять суровым внешним условиям. Модель 252 кВ соответствует требованиям к подключению к сети сверхвысокого напряжения крупных баз возобновляемой энергии, что позволяет реконфигурировать обесточенную систему.

3. Промышленные и специальные системы высокого напряжения.

В распределительных системах высокого напряжения на крупных промышленных объектах, таких как металлургические и химические заводы, устройство обеспечивает изоляцию при обслуживании и коммутацию цепей высоковольтного оборудования в цехах с устойчивостью к загрязнению и вибрации, адаптированной к сложным промышленным условиям. По запросу может быть оснащен заземлителями; В специальных высоковольтных системах, включая тяговое электроснабжение железных дорог и городской железнодорожный транспорт, механическое блокировочное устройство обеспечивает правильную последовательность действий между заземлителем и главным разъединителем, рассеивает остаточный заряд оборудования и максимально повышает эксплуатационную безопасность.

4. Экстремальные условия и сценарии индивидуальной конфигурации

Устройство надежно работает при экстремальных температурах от -40°C до +40°C, выдерживает сильный ветер со скоростью 34 м/с и ледяное покрытие толщиной 10 мм, а также адаптируется к высокогорным районам до 4000 м над уровнем моря и зонам сильного загрязнения. В системах с двойной шиной он поддерживает переключение рабочих линий без напряжения для оптимизации структуры работы сети. Отдельные модели оснащены калибровочными кольцами и защитными крышками для улучшения распределения электрического поля и уменьшения радиопомех, что делает их пригодными для высоковольтных цепей, поддерживающих прецизионные приборы.

Основные преимущества

Серия GW4, созданная на основе лучшей в отрасли оптимизации конструкции и модернизации материалов, обеспечивает шесть основных преимуществ, которые значительно повышают надежность, безопасность и эксплуатационную эффективность высоковольтных энергосистем.

1. Лучшая в отрасли изоляция безопасности, соответствующая мировым стандартам.

Двухстоечный разъединитель высокого напряжения, его конструкция с одним разрывом и горизонтальный вращающийся механизм после размыкания образуют стабильный изоляционный зазор. Механическая блокировка между заземлителем и главным разъединителем обеспечивает обязательную последовательность операций, устраняя структурные риски неправильной эксплуатации. В контактах используется процесс гибки медных пластин с коротким ходом трения при размыкании и низким рабочим усилием. Открытые стальные детали обработаны горячим цинкованием, что обеспечивает четкую точку разрушения после длительной эксплуатации на открытом воздухе, полностью отвечает основным требованиям надежной изоляции и работы без дуги, а также соответствует международным стандартам IEC 62271-102.

2. Превосходная проводимость и термическая стабильность для бесперебойной работы.

Проводящий стержень изготовлен из высокопрочных профилей из алюминиевого сплава, имеет небольшой вес и большую площадь рассеивания тепла. В сочетании с гибкой конструкцией соединения из медной оплетки он обеспечивает плотный контакт между седлом розетки и проводящим стержнем, что значительно снижает сопротивление основной цепи и позволяет избежать перегрева во время работы. В контактных деталях используются пружины из нержавеющей стали внешнего давления со стабильными значениями силы и устойчивостью к ржавчине, что предотвращает влияние шунтирования пружин на проводимость. Он безопасно поддерживает номинальные токи от 1250 А до 6300 А во всем диапазоне напряжений, обеспечивая долговременную надежную передачу тока.

3. Отличная коррозионная стойкость для долгосрочной эксплуатации на открытом воздухе.

Детали трансмиссии устройства, оптимизированные для применения на открытом воздухе, оснащены коррозионностойкими разъемами, такими как штифты из нержавеющей стали и композитные втулки, а все металлические компоненты подвергаются горячему цинкованию, чтобы эффективно противостоять эрозии от дождя, снега, солевых брызг и промышленной пыли. Улучшенная конструкция отверстий вала из меди-меди или нержавеющей стали-меди полностью решает распространенную проблему заклинивания высоковольтного оборудования наружного применения. Механический срок службы составляет более 3000 операций, что обеспечивает длительную работу без технического обслуживания, что значительно снижает затраты на эксплуатацию и техническое обслуживание (O&M).

4. Компактная модульная конструкция для гибкой установки.

Модульная конструкция обеспечивает высокую структурную стабильность благодаря заземлителям, которые можно устанавливать с любой стороны основания, поддерживая конфигурации как с одинарным, так и с двойным заземлением для удовлетворения разнообразных требований защиты. Стандартизированная конструкция монтажных отверстий упрощает монтаж на месте, а клемму можно свободно поворачивать на 90° для удобного гибкого подключения шин. Он гибко адаптируется как к централизованным схемам подстанций, так и к децентрализованным установкам наружных линий.

5. Повышенная устойчивость к суровым условиям эксплуатации.

Устройство имеет номинальный кратковременно выдерживаемый ток от 31,5 кА до 63 кА и номинальный пиковый выдерживаемый ток от 80 кА до 160 кА, выдерживая экстремальные удары короткого замыкания в высоковольтных цепях. Изолятор имеет максимальный удельный путь утечки 31 мм/кВ, соответствует требованиям степени загрязнения класса IV и сохраняет отличные изоляционные характеристики в сильно загрязненных зонах. Он также обладает сейсмостойкостью (горизонтальное ускорение 0,25g) и устойчивостью к сильному ветру, обеспечивая неизменную изоляционную функцию и структурную целостность в экстремальных погодных условиях, обеспечивая всепогодную безопасную защиту.

6. Упрощенное обслуживание и контролируемые затраты на жизненный цикл.

Контакты и проводящий стержень имеют модульную сборку, упрощающую разборку и замену; Корпус подшипника оснащен водонепроницаемой конструкцией и отверстием для впрыска масла, что позволяет проводить регулярное обслуживание без сложных инструментов. По сравнению с традиционными высоковольтными разъединителями его самоподключающаяся контактная структура обеспечивает постоянное контактное давление во время работы, устраняя необходимость частой регулировки. В сочетании с концепцией конструкции, не требующей обслуживания, это значительно снижает частоту технического обслуживания, снижает нагрузку на эксплуатацию и техническое обслуживание и улучшает стабильность непрерывной работы высоковольтных распределительных систем.

Для операторов энергосистем и промышленных пользователей серия GW4 сводит к минимуму затраты в течение жизненного цикла, одновременно обеспечивая максимальную безопасность и надежность высоковольтного источника питания. Серия GW4, полностью соответствующая международным стандартам IEC и проверенная в различных рабочих средах, является надежным выбором для критически важных проектов высоковольтной инфраструктуры по всему миру.
