Хуэйсинобеспечивает профессионально спроектированныйФитинги для подключения подстанцийдля проектов энергетической инфраструктуры, где важны надежные механические соединения, стабильные электрические характеристики и долгосрочная устойчивость к коррозии. Эти фитинги, предназначенные для соединения оборудования, установки шин, сращивания проводов и сборки конструкций, помогают энергетикам создавать надежные системы подстанций для сложных условий эксплуатации.
Краткое содержание статьи:Соединительная арматура подстанции — это небольшие, но важные компоненты силовых подстанций. Они соединяют проводники, шины, изоляторы, элементы конструкции и электрооборудование, одновременно управляя механическими нагрузками, вибрацией, тепловым движением и воздействием окружающей среды. В этом руководстве объясняются их основные типы, области применения, особенности материалов и обработки поверхности, требования к качеству и факторы покупки для проектов коммунального хозяйства, EPC и электротехники.
Оглавление
- Почему важны соединительные фитинги подстанций?
- Какие типы соединительной арматуры используются на подстанциях?
- Где применяются соединительные фитинги для подстанций?
- Какие материалы и обработка поверхности имеют значение?
- Как правильно выбрать фитинги?
- Зачем рассматривать Huixing для компонентов подключения подстанции?
- Часто задаваемые вопросы
Почему важны соединительные фитинги подстанций?
Современные подстанции зависят от сотен точек механического и электрического подключения. Трансформатор, шина, автоматический выключатель, разъединитель, изоляционная цепочка, проводник или опорная конструкция не могут работать как единая система без правильно подобранного соединительного оборудования.
Фитинги для подключения подстанцийобеспечить интерфейс между этими компонентами. В зависимости от конструкции они могут передавать механические нагрузки, закреплять проводники, поддерживать целостность электрической цепи, компенсировать перемещение или предотвращать случайное ослабление.
Надежный фитинг должен стабильно работать в таких условиях, как:
- Непрерывная электрическая нагрузка и изменения температуры
- Ветер, вибрация и механическое воздействие
- Тепловое расширение и сжатие
- Наружная влага, окисление и промышленное загрязнение
- Механические силы короткого замыкания и ненормальные условия эксплуатации
- Требования к долгосрочному монтажу и техническому обслуживанию
По этой причине выбор фитинга не должен основываться только на размерах или цене покупки. Механическую прочность, надежность контакта, коррозионную стойкость, точность размеров, совместимость установки и ожидаемые условия эксплуатации следует оценивать вместе.
Какие типы соединительной арматуры используются на подстанциях?
Разные точки подключения требуют разных аппаратных структур. Хорошо продуманный ассортимент продукции обычно включает компоненты для подключения оборудования, крепления шин, сборки изоляторов, сращивания проводов и фиксации.
| Тип фитинга | Основная функция | Типичное применение | Ключевое требование |
|---|---|---|---|
| Звенья и пластины | Механическое соединение | Оборудование и сборка конструкций | Высокая прочность и точность размеров |

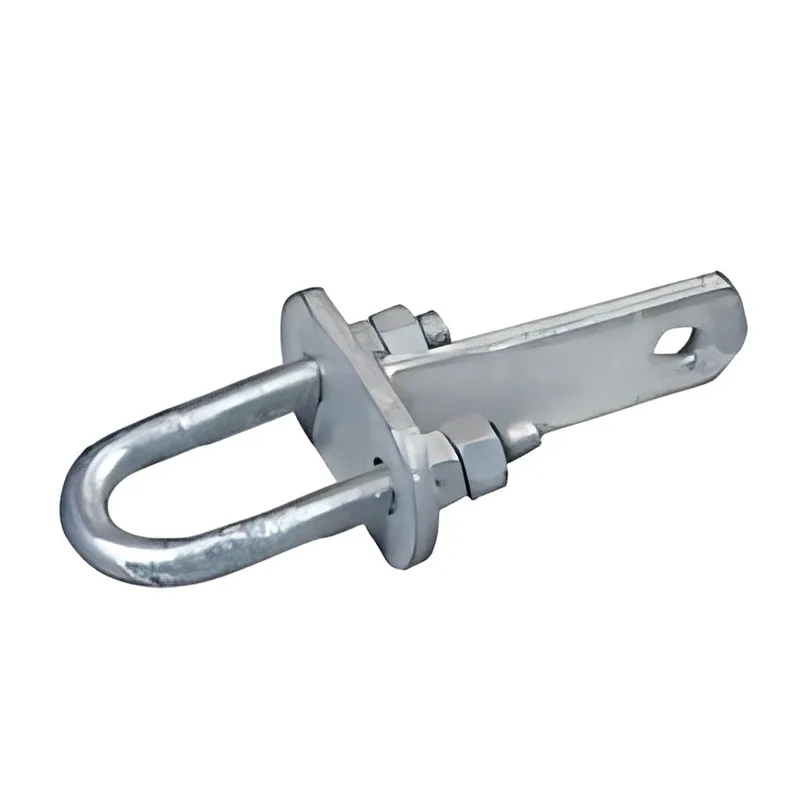

| U-образные болты и винты U-образного типа | Зажим и крепление | Шинопроводы и конструктивные элементы | Стабильная сила зажима |
| Шаровые фитинги | Подключение изолятора | Сборка изоляционной струны | Гибкость движений и грузоподъемность |
| Скобы и штифты | Совместное соединение и фиксация | Изолятор и аппаратные сборки | Надежное механическое зацепление |
| Сращивание соединителей | Подключение проводника | Соединение и ремонт проводников | Надежный электрический контакт |
| Компенсаторы | Компенсация теплового движения | Шинные системы | Контролируемая гибкость |
| Переходные фитинги медь-алюминий | Соединение разнородных металлов | Медно-алюминиевые интерфейсы | Контроль гальванической коррозии |
Эта классификация упрощает закупки, поскольку инженеры могут сопоставить конструкцию фитинга с фактической функцией подключения вместо того, чтобы рассматривать все оборудование подстанции как взаимозаменяемое.
Где применяются соединительные фитинги для подстанций?
Соединение оборудования
Компоненты соединителя могут использоваться для создания механических или проводящих соединений между основным оборудованием подстанции. Регулируемые соединительные конструкции также могут соответствовать различным углам установки и требованиям к расстоянию, что делает их полезными, когда компоновка оборудования варьируется от проекта к проекту.
Установка шинопровода
Шины должны оставаться точно расположенными, выдерживая при этом электрические нагрузки, вибрацию, силу ветра и перемещения, связанные с температурой. U-образные болты, зажимы, пластины, опоры и компоненты, связанные с расширением, помогают поддерживать стабильное положение на протяжении всего рабочего цикла.
Сборка изоляционной струны
Шаровые фитинги, скобы, штыри и сопутствующие изделия обычно используются при соединении изоляторов с проводниками или опорными конструкциями. Их механическая конструкция позволяет узлу выдерживать движение, сохраняя при этом надежное соединение.
Сращивание проводников и переходные соединения
Соединители для сращивания и переходные фитинги особенно важны, когда необходимо соединить проводники или когда соединяются медные и алюминиевые проводники. Правильно спроектированные переходные компоненты могут помочь устранить различия между разнородными металлами и снизить риск ухудшения качества соединения.
Структурный ремонт и обслуживание
Соединительные фитинги также используются при монтаже и обслуживании стальных конструкций и электроустановок подстанций. Стандартизированные размеры могут упростить работу по замене, сократить время установки и помочь группам технического обслуживания более эффективно восстанавливать оборудование.
Какие материалы и обработка поверхности имеют значение?
Выбор материала напрямую влияет на срок службы и механические характеристики оборудования для подключения подстанции. Сталь обычно выбирают там, где требуется высокая механическая прочность, а медь, алюминий и специальные сплавы можно использовать там, где электропроводность или снижение веса являются приоритетом.
При наружной установке защита поверхности не менее важна. В информации о продукции Huixing подчеркивается, что горячее цинкование является ключевым методом повышения коррозионной стойкости. Равномерное цинковое покрытие помогает защитить открытые стальные поверхности от окисления и ржавчины, особенно на открытом воздухе.
Важные материалы и производственные соображения включают в себя:
- Механическая прочность:Фитинг должен выдерживать ожидаемые силы растяжения, сдвига и нагрузки.
- Точность размеров:Точные размеры помогают предотвратить проблемы при установке и несоосность соединений.
- Электрические характеристики:Проводящие соединительные компоненты должны обеспечивать стабильный контакт с соответствующим контактным сопротивлением.
- Защита от коррозии:Обработка поверхности должна соответствовать влажности, загрязнению, воздействию соли и внешним условиям на месте.
- Термическая совместимость:Компоненты должны учитывать ожидаемые изменения температуры и тепловые движения.
- Стабильность производства:Постоянное качество продукции имеет важное значение, когда фурнитура закупается в больших количествах для одного и того же проекта.
Как правильно выбрать фитинги?
Выбор правильного соединительного оборудования начинается с реальных технических требований, а не только с названия продукта. Группы по закупкам и инженеры-электрики должны проверить всю среду подключения, прежде чем утверждать спецификации.
1. Подтвердите функцию подключения.
Определите, необходим ли компонент для подключения оборудования, сращивания проводов, опоры шин, структурного крепления, сборки изолятора или компенсации теплового расширения.
2. Проверьте размеры и совместимость.
Размеры соединений, расположение болтов, размеры проводников, углы установки и монтажные интерфейсы должны соответствовать существующему или планируемому оборудованию. Совместимость размеров сокращает объем работ по модификации во время установки.
3. Оцените операционную среду
Для наружных подстанций особого внимания заслуживает коррозионная стойкость. Прибрежная, влажная, промышленная и сильно загрязненная среда может потребовать усиленной защиты поверхности и тщательного выбора материалов.
4. Учитывайте механические и электрические нагрузки.
Фитинг должен быть способен выдерживать ожидаемые механические силы, сохраняя при этом надежные электрические характеристики, когда проводимость является частью его функции.
5. Обзор возможностей контроля качества и поставок.
Для крупных инфраструктурных проектов стабильные партии и надежная доставка так же важны, как и производительность отдельных продуктов. Покупатели должны оценить контроль сырья, точность производства, процедуры проверки, упаковку и производственные мощности перед размещением оптовых заказов.
Зачем рассматривать Huixing для компонентов подключения подстанции?
Хуэйсин позиционирует свою продукцию для подключения подстанций с учетом практических требований энергетики, включая механическую прочность, коррозионную стойкость, точную установку и надежную длительную эксплуатацию. Согласно информации о продукции, фитинги изготовлены из стали и защищены методом горячего цинкования, а производство включает в себя проверку качества: от проверки сырья до испытаний готовой продукции.
Компания также предоставляет более широкий спектрарматура подстанции, вспомогательные приложения, которые включают установку шин, подключение оборудования, сборку изолятора, соединение проводников и крепление конструкций. Этот более широкий ассортимент продукции может быть полезен для проектов, требующих скоординированных закупок, а не поиска каждого компонента отдельно.
Для международных покупателей, способныйКитайский производитель и поставщикдолжны быть в состоянии обеспечить согласованные спецификации, поддержку настройки, координацию оптовых заказов и быструю техническую связь. Эти факторы могут напрямую влиять на планирование проекта и общие затраты на закупки.
При оценке поставщика полезно запросить чертежи, информацию о материалах, детали обработки поверхности, применимые стандарты, инспекционную документацию, спецификации упаковки и, при необходимости, образцы. Это создает более четкую техническую основу для сравнения поставщиков и снижения риска закупок.
Часто задаваемые вопросы
Для чего используется соединительная арматура подстанций?
Они используются для создания механических и электрических соединений на подстанциях. Общие области применения включают соединение оборудования, крепление шин, сборку изоляторов, сращивание проводников, фиксацию конструкций и компенсацию тепловых перемещений.
Почему горячее цинкование важно для арматуры подстанций?
Горячее цинкование обеспечивает защитное цинковое покрытие на стальных поверхностях. Это помогает уменьшить окисление и коррозию, что делает оцинкованные фитинги особенно подходящими для наружной энергетической инфраструктуры, подверженной воздействию влаги и изменяющимся погодным условиям.
Можно ли использовать соединительные фитинги из разных металлов?
Да, специальные переходные фитинги могут быть разработаны для соединений разнородных металлов, таких как медь и алюминий. Соответствующая конструкция помогает учесть различные характеристики материалов и снизить риск гальванической коррозии в местах соединения.
Как выбрать правильный фитинг для проекта подстанции?
Начните с функции подключения, размеров проводника или оборудования, механических нагрузок, электрических требований, условий окружающей среды, обработки поверхности и применимых стандартов проекта. Перед окончательным выбором необходимо просмотреть чертежи и технические характеристики поставщика.
Доступны ли индивидуальные соединительные фитинги для подстанций?
Возможна индивидуальная настройка в зависимости от производителя и требований проекта. При запросе индивидуального решения покупатели должны предоставить присоединительные размеры, чертежи, предпочтения по материалам, условия эксплуатации, необходимые количества и применимые технические стандарты.
Заключение
Надежное соединительное оборудование имеет основополагающее значение для безопасной и стабильной работы подстанции. От межсоединения оборудования и крепления шин до сращивания проводников и сборки изолятора — правильно спроектированные фитинги помогают поддерживать механическую целостность и надежные электрические соединения в течение длительных периодов эксплуатации. Если вы ищете высококачественную арматуру для новой подстанции, модернизации сети, проекта технического обслуживания или применения крупной энергетической инфраструктуры,связаться с намив Huixing, чтобы обсудить ваши технические требования, характеристики продукции, потребности в настройке и планы закупок.
