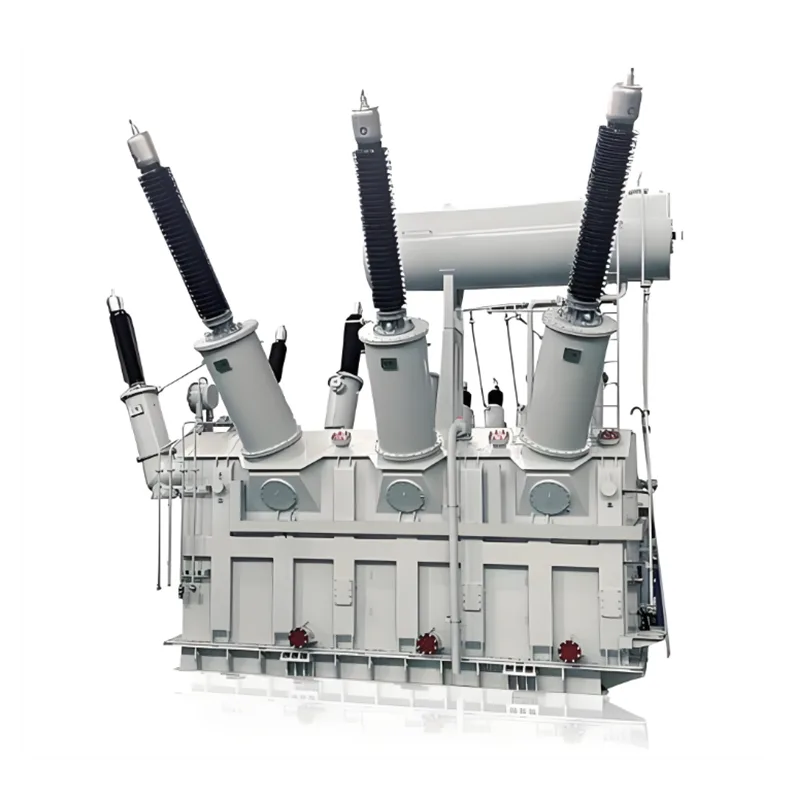

Трансформатор высокого напряжения — это статическое электрическое оборудование и флагманский продукт компании Huixing. Его основная функция заключается в преобразовании переменного тока (AC) одного уровня напряжения и тока в другие уровни напряжения и тока при сохранении той же частоты.
С развитием трансформаторной промышленности происходит постоянное повышение классов напряжения трансформаторов и устойчивый рост единичной мощности. Соответственно, их безопасность и надежность в таких сценариях применения, как электростанции, стали важным требованием.
Силовые трансформаторы Huixing отличаются высокой эффективностью, превосходным качеством, конкурентоспособными ценами и внимательным послепродажным обслуживанием.
Трансформатор высокого напряжения обеспечивает точное повышение и понижение высокого напряжения, идеально удовлетворяя требованиям согласования различных уровней напряжения при выработке, передаче и распределении электроэнергии.
Основанный на принципе передачи энергии высокого напряжения, трансформатор значительно снижает линейный ток передачи и потери сопротивления, обеспечивая энергосберегающую передачу электроэнергии на большие расстояния.
Разработанный с электрической изоляцией между сторонами высокого и низкого напряжения, он обеспечивает превосходные изоляционные характеристики. Он эффективно предотвращает проникновение высокого напряжения в сторону низкого напряжения, обеспечивая стабильную работу оборудования и безопасность персонала. Между тем, он обладает мощной защитой от помех и высокой эксплуатационной стабильностью.
Трансформаторы высокого напряжения могут быть адаптированы для работы со сверхбольшими мощностями. Они не только удовлетворяют потребности национальных электросетей и крупных промышленных баз в высокой мощности, но также поддерживают долгосрочную непрерывную и стабильную работу для адаптации к силовым нагрузкам различных сценариев.
Применяя передовые технологии масляного погружения и сухого типа, продукт отличается высокой механической прочностью, термостойкостью и длительным сроком службы. Он не требует сложного ежедневного обслуживания при низких общих затратах на техническое обслуживание.
Он поддерживает секционную и зональную схему электроснабжения электросети, способствует гибкому распределению энергоресурсов, повышает резервирование электропитания, а также общую эксплуатационную надежность сети.
Используя технологии проектирования продукции мирового класса и платформы для исследований и разработок, наш высоковольтный трансформатор полностью соответствует новому стандарту энергоэффективности GB20052-2020. Благодаря оптимизированному дизайну и технологии трехмерного проектирования он имеет более компактную структуру и обтекаемый внешний вид, а также низкий уровень шума и высокую энергоэффективность.
На этапе исследований и разработок применяется моделирование электромагнитного поля для выбора оптимального решения и стандартизации процессов расчета и анализа продукции. Широко применяются передовые международные системы анализа электрического поля, магнитного поля, температурного поля и прочности конструкций. Это обеспечивает превосходные электрические характеристики и механическую прочность, а также значительно повышает устойчивость к короткому замыканию.
Цельнолитые уплотнительные компоненты используются для того, чтобы принципиально исключить утечку масла из конструкции конструкции. Это обеспечивает безопасную и надежную работу при соблюдении экологических требований по защите окружающей среды.
Применяются высококачественные компоненты со строгим контролем качества как основных, так и вспомогательных деталей. Это гарантирует долгосрочную стабильность работы и надежность всего устройства, хорошо адаптируясь к отраслевым тенденциям развития высокого напряжения и большой мощности.
На этапе выработки электроэнергии высоковольтные трансформаторы повышают низковольтную мощность, вырабатываемую электростанциями, для удовлетворения требований передачи электроэнергии на большие расстояния. На этапе распределения электроэнергии они снижают напряжение на региональных подстанциях и поставляют электроэнергию с соответствующим уровнем напряжения в городские и сельские жилые районы, коммерческие комплексы и промышленные парки, выступая в качестве важного узла для передачи и распределения электроэнергии.
Для промышленных сценариев, включая горнодобывающую, металлургическую, химическую промышленность и крупные производственные предприятия, трансформаторы обеспечивают стабильное высоковольтное питание для высоковольтных двигателей, крупного производственного оборудования и распределительных помещений высокого напряжения, обеспечивая непрерывную промышленную работу.
Они обеспечивают специальное высоковольтное питание для профессиональных сценариев, таких как медицинские учреждения (рентгеновское оборудование, компьютерная томография), проекты по защите окружающей среды (устройства электростатического пылеулавливания), научные исследования (высоковольтное испытательное оборудование) и специальное производство (лазерные устройства, генераторы озона), полностью удовлетворяя эксплуатационные потребности специализированного оборудования.
Трансформаторы работают с системами распределения электроэнергии для регулирования и стабилизации напряжения. При возникновении неисправностей в сети они могут быстро изолировать неисправные участки, ограничить распространение неисправностей и обеспечить общую безопасную работу энергосистемы.
Широко применяемые на фотоэлектрических электростанциях и ветряных электростанциях, они собирают новую энергию и преобразуют уровни напряжения для обеспечения передачи электроэнергии через сеть. Для высокоскоростных железных дорог и систем городского железнодорожного транспорта они обеспечивают согласованное напряжение систем тягового электроснабжения и гарантируют стабильную работу транспортных сетей.
Являясь незаменимым основным оборудованием на электростанциях, высоковольтные трансформаторы отличаются высокой выносливостью при напряжении, большой адаптируемостью по мощности, а также исключительной безопасностью и надежностью. Они поддерживают преобразование и выдачу электроэнергии на электростанциях, обеспечивая стабильное общее электроснабжение энергосистемы.
|
Трехфазный двухобмоточный силовой трансформатор РПН серии 220 кВ SZ |
|||||||||
|
Номинальная мощность (кВА) |
1-й уровень энергоэффективности |
2-й уровень энергоэффективности |
3-й уровень энергоэффективности |
Импедансное напряжение (%) |
Общий вес (т) |
Габаритные размеры Д×Ш×В(мм) |
|||
|
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
||||
|
50000 |
24 |
161 |
28 |
161 |
34 |
170 |
12～14 |
98 |
6950×5400×7370 |
|
63000 |
28 |
188 |
33 |
188 |
40 |
199 |
115 |
7000×5200×7300 |
|
|
90000 |
35 |
246 |
42 |
246 |
51 |
259 |
128 |
7250×5600×7360 |
|
|
120000 |
43 |
304 |
51 |
304 |
63 |
321 |
140 |
7300×7200×7260 |
|
|
150000 |
51 |
360 |
60 |
360 |
74 |
380 |
175 |
8200×5800×7600 |
|
|
180000 |
59 |
413 |
70 |
413 |
86 |
436 |
184 |
8560×6060×7600 |
|
|
240000 |
77 |
504 |
91 |
504 |
112 |
532 |
230 |
9100×6500×8000 |
|
|
Трехфазный двухобмоточный силовой трансформатор с переключателем ответвлений серии 220 кВ S |
|||||||||
|
Номинальная мощность (кВА) |
1-й уровень энергоэффективности |
2-й уровень энергоэффективности |
3-й уровень энергоэффективности |
Импедансное напряжение (%) |
Общий вес (т) |
Габаритные размеры Д×Ш×В(мм) |
|||
|
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
||||
|
50000 |
21 |
161 |
25 |
161 |
31 |
170 |
12～14 |
89.5 |
5800×5700×7300 |
|
63000 |
25 |
188 |
30 |
188 |
37 |
199 |
102 |
5970×5920×7280 |
|
|
75000 |
29 |
213 |
34 |
213 |
42 |
225 |
105 |
5800×5760×7770 |
|
|
90000 |
34 |
246 |
40 |
246 |
49 |
259 |
118 |
6250×6200×7400 |
|
|
120000 |
43 |
304 |
51 |
304 |
63 |
321 |
135 |
6600×6650×7900 |
|
|
150000 |
51 |
360 |
60 |
360 |
74 |
380 |
160 |
7000×7050×8300 |
|
|
180000 |
59 |
413 |
70 |
413 |
86 |
436 |
180 |
7300×7200×8300 |
|
|
240000 |
77 |
504 |
91 |
504 |
112 |
532 |
222 |
7800×7700×8800 |
|
|
Трехфазный трехобмоточный силовой трансформатор устройства РПН серии 220 кВ SSZ |
|||||||||
|
Номинальная мощность (кВА) |
1-й уровень энергоэффективности |
2-й уровень энергоэффективности |
3-й уровень энергоэффективности |
Импедансное напряжение (%) |
Общий вес (т) |
Габаритные размеры Д×Ш×В(мм) |
|||
|
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
||||
|
50000 |
26 |
194 |
31 |
194 |
38 |
205 |
12~14 Высокий-Низкий 22~24 Средне-низкий 7~9 |
102 |
7900×6150×6100 |
|
63000 |
31 |
231 |
36 |
231 |
45 |
244 |
121.6 |
7250×5950×6450 |
|
|
90000 |
40 |
300 |
47 |
305 |
58 |
316 |
134 |
7900×6510×7030 |
|
|
120000 |
51 |
369 |
60 |
369 |
74 |
390 |
166 |
8500×7000×7560 |
|
|
150000 |
59 |
438 |
70 |
438 |
86 |
463 |
196 |
9000×7400×8000 |
|
|
180000 |
68 |
538 |
81 |
538 |
99 |
568 |
215 |
9800×9000×8000 |
|
|
240000 |
85 |
667 |
100 |
667 |
123 |
704 |
243 |
10000×7500×8500 |
|
|
Трехфазный двухобмоточный силовой трансформатор РПН серии 110 кВ SZ |
|||||||||
|
Номинальная мощность (кВА) |
1-й уровень энергоэффективности |
2-й уровень энергоэффективности |
3-й уровень энергоэффективности |
Импедансное напряжение (%) |
Общий вес (т) |
Габаритные размеры Д×Ш×В(мм) |
|||
|
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
||||
|
10000 |
6.2 |
45 |
7.3 |
45 |
9.0 |
48 |
10.5 |
31.3 |
5900×4350×5520 |
|
12500 |
7.4 |
53 |
8.7 |
53 |
10.7 |
56 |
31.8 |
6150×4270×5000 |
|
|
16000 |
8.9 |
66 |
10.5 |
66 |
12.9 |
69 |
38.5 |
5750×4600×4920 |
|
|
20000 |
10.6 |
79 |
12.5 |
79 |
15.4 |
84 |
40.9 |
5290×4700×4650 |
|
|
25000 |
12.5 |
94 |
14.8 |
94 |
18.2 |
99 |
48.3 |
6110×4420×5000 |
|
|
31500 |
14.9 |
111 |
17.6 |
111 |
21.6 |
117 |
56.5 |
6340×4920×4920 |
|
|
40000 |
17.8 |
140 |
21 |
140 |
25.8 |
148 |
78.3 |
6950×5200×5050 |
|
|
50000 |
21 |
175 |
24.8 |
175 |
30.6 |
184 |
82.5 |
6900×5580×5260 |
|
|
63000 |
25 |
209 |
29.5 |
209 |
36.3 |
220 |
93 |
6900×4900×6150 |
|
|
Трехфазный трехобмоточный силовой трансформатор устройства РПН серии 110 кВ SSZ |
|||||||||
|
Номинальная мощность (кВА) |
1-й уровень энергоэффективности |
2-й уровень энергоэффективности |
3-й уровень энергоэффективности |
Импедансное напряжение (%) |
Общий вес (т) |
Габаритные размеры Д×Ш×В(мм) |
|||
|
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
||||
|
10000 |
7.5 |
56 |
8.8 |
56 |
10.9 |
59 |
Высокий-Средний
10.5
Высокий-Низкий
17,5~18,5
Средне-низкий
6.5 |
40 |
7000×4500×5000 |
|
12500 |
8.9 |
67 |
10.5 |
67 |
12.9 |
70 |
45 |
6900×4700×5100 |
|
|
16000 |
10.6 |
81 |
12.5 |
81 |
15.4 |
86 |
48 |
6930×4760×4880 |
|
|
20000 |
12.5 |
95 |
14.9 |
95 |
18.2 |
101 |
56 |
6800×5000 |
|
|
25000 |
14.9 |
113 |
17.6 |
113 |
21.6 |
120 |
60 |
6800×5300×5000 |
|
|
31500 |
17.7 |
134 |
20.9 |
134 |
25.7 |
142 |
76 |
7400×5120×5300 |
|
|
40000 |
21.2 |
161 |
25 |
161 |
30.8 |
170 |
87 |
7540×5100×5400 |
|
|
50000 |
25 |
192 |
29.6 |
192 |
36.4 |
202 |
97 |
7800×5400×5800 |
|
|
63000 |
29.8 |
230 |
35.2 |
230 |
43.3 |
243 |
110 |
8000×6100×5650 |
|
|
Трехфазный двухобмоточный силовой трансформатор РПН серии 35 кВ SZ |
|||||||||
|
Номинальная мощность (кВА) |
1-й уровень энергоэффективности |
2-й уровень энергоэффективности |
3-й уровень энергоэффективности |
Импедансное напряжение (%) |
Общий вес (т) |
Габаритные размеры Д×Ш×В(мм) |
|||
|
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
Потеря холостого хода (кВт) |
Потеря нагрузки (75℃,кВт) |
||||
|
3150 |
1.8 |
22.2 |
2.1 |
22.2 |
2.6 |
23.5 |
7 |
11 |
3700×3000×2700 |
|
4000 |
2.1 |
26.2 |
2.5 |
26.2 |
3.1 |
27.6 |
12.7 |
3800×3150×2900 |
|
|
5000 |
2.6 |
30.8 |
3.0 |
30.8 |
3.7 |
32.5 |
14 |
4100×3400×3050 |
|
