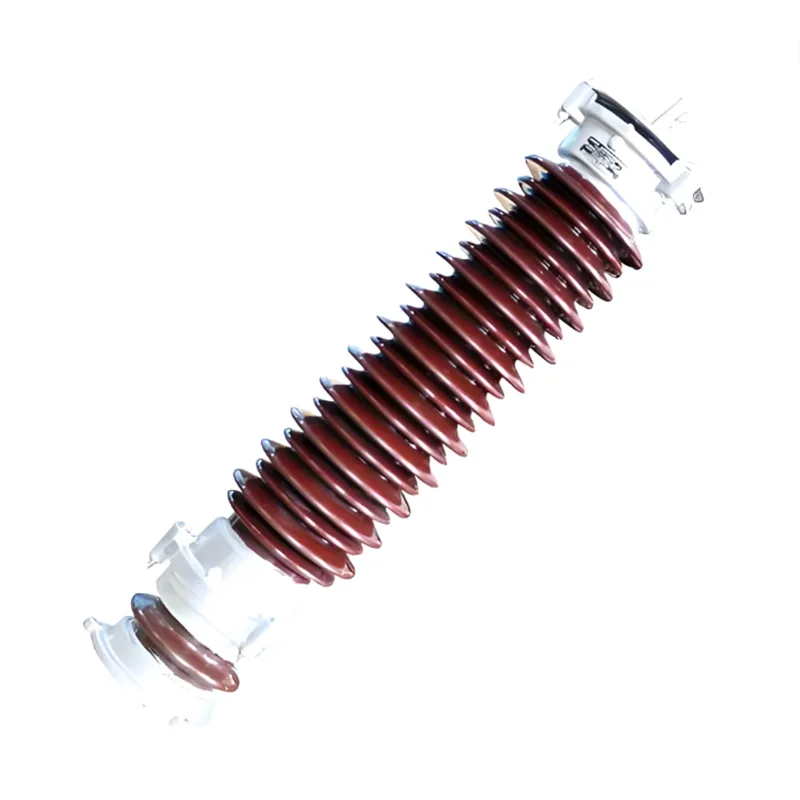

Ограничитель перенапряжения высокого напряжения

Ограничитель перенапряжения высокого напряжения 72,5–220 кВ — это критически важное устройство защиты от перенапряжения для систем передачи и распределения электроэнергии, эффективность которого доказана в тысячах проектов глобальной энергетической инфраструктуры. Широко применяемый в коммунальном хозяйстве, возобновляемых источниках энергии и промышленности, он основан на точном ограничении напряжения и возможности разряда импульсного тока для обеспечения безопасной и стабильной работы высоковольтного силового оборудования.

Основные сценарии применения

1. Защита основной цепи наружной подстанции

На подстанциях открытого типа 72,5 кВ, 126 кВ, 145 кВ и 220 кВ разрядник устанавливается вблизи основного оборудования, такого как силовые трансформаторы, высоковольтные разъединители, автоматические выключатели, а также входные и выходные цепи шин. Он подавляет входящие грозовые перенапряжения и коммутационные перенапряжения, эффективно предотвращая пробои изоляции и необратимые повреждения обмоток трансформаторов, изоляторов и другого ответственного высоковольтного оборудования.

2. Молниезащита линии электропередачи высокого напряжения

Установленный вдоль воздушных линий электропередачи напряжением 220 кВ и на ключевых позициях опор, разрядник эффективно снижает вероятность отключения молнии и улучшает характеристики изоляции линии. Он особенно подходит для защиты высоковольтных линий в горных районах, регионах с высокой плотностью молний и сильно загрязненных районах.

3. Защита электростанций и сетей возобновляемой энергии.

Разрядник, установленный на стороне высокого напряжения повышающих трансформаторов и в ячейках подключения к сети тепловых, гидро-, ветряных и фотоэлектрических электростанций, поглощает энергию коммутационных перенапряжений и грозовых перенапряжений. Он защищает изоляцию генераторных установок, главных трансформаторов и другого основного оборудования, одновременно стабилизируя рабочие условия во время интеграции в сеть.

4. Крупномасштабная защита промышленных распределительных сетей высокого напряжения.

В качестве основного компонента защиты от перенапряжения в самостроящихся высоковольтных распределительных системах крупных промышленных объектов, включая металлургические, химические и городские железнодорожные транспортные проекты, разрядник обеспечивает всепогодную изоляционную защиту высоковольтных распределительных устройств, реакторов и другого электрооборудования, работающего в тяжелых условиях.

Основные преимущества

Используя ведущую в отрасли технологию металлооксидных варисторов (MOV), разрядник высокого напряжения 72,5–220 кВ обладает пятью основными преимуществами и полностью соответствует международным стандартам IEC 60099-4, обеспечивая надежную и длительную работу в различных условиях эксплуатации.

1. Исключительная защита от перенапряжения.

Этот ограничитель перенапряжения высокого напряжения оснащен высокопроизводительными микросхемами MOV с превосходными нелинейными вольт-амперными характеристиками. При нормальном рабочем напряжении он остается почти изолированным с чрезвычайно низким током утечки. При возникновении грозового или коммутационного перенапряжения он быстро переключается на низкоомную проводимость, мгновенно разряжает импульсный ток и ограничивает перенапряжение системы в безопасном диапазоне для защиты целостности изоляции высоковольтного оборудования.

2. Бесщелевая структура с высокой эксплуатационной надежностью.

Его полностью герметизированная конструкция без зазора устраняет распространенные дефекты традиционных разрядников с зазором, такие как нестабильное гашение дуги и рассеивание напряжения пробоя. Он обладает превосходной устойчивостью к загрязнениям и коронному разряду, адаптируется к суровым условиям окружающей среды, включая экстремальные температуры, ледяное покрытие и солевые брызги, а также минимально подвержен старению и ухудшению характеристик в ходе длительной эксплуатации.

3. Большая разрядная емкость и способность выдерживать сильные импульсы.

Варисторные микросхемы имеют достаточную разрядную емкость и способны выдерживать множественные грозовые импульсы и кратковременные коммутационные импульсы. Он также обеспечивает выдающуюся устойчивость к току короткого замыкания, позволяет избежать растрескивания, взрыва и других рисков отказа при мгновенном сильноточном воздействии, идеально адаптируясь к сложным условиям эксплуатации высоковольтных энергосетей.

4. Превосходное уплотнение и изоляция, работа без технического обслуживания.

Оснащенный корпусом из композитного силиконового каучука, разрядник обеспечивает превосходные герметизирующие, водонепроницаемые, влагостойкие, устойчивые к ультрафиолетовому излучению и антивозрастные свойства, сохраняя стабильные изоляционные характеристики в течение десятилетий эксплуатации на открытом воздухе. Его компактная конструкция и высокая механическая прочность позволяют легко установить его, не требуя частого технического обслуживания во время эксплуатации, что значительно снижает затраты на эксплуатацию и техническое обслуживание высоковольтных подстанций.

5. Широкая совместимость и гибкая установка.

Охватывая весь диапазон напряжений от 72,5 до 220 кВ, разрядник совместим с подстанциями, линиями электропередачи и системами электростанций различных уровней напряжения. Он поддерживает несколько методов монтажа, включая вертикальную и подвесную установку, и может идеально сочетаться с высоковольтными разъединителями, трансформаторами, шинами и другим оборудованием, отвечая проектным требованиям различных проектов передачи и распределения высокого напряжения.

Для операторов электросетей, разработчиков возобновляемых источников энергии и крупных промышленных конечных пользователей ограничитель перенапряжения высокого напряжения 72,5–220 кВ служит надежным и экономичным решением для снижения рисков перенапряжения, снижения незапланированных потерь из-за простоев и продления срока службы критически важных высоковольтных энергетических активов.
