Хуэйсинпредоставляет решения по энергетическому оборудованию для систем передачи и распределения, включаяВысоковольтный выключательПредназначен для наружных подстанций и проектов высоковольтной энергетики. Используя газовый автоматический выключатель с герметичным резервуаром SF₆ и технологией двойной гашения дуги, это оборудование помогает управлять электрическими цепями, прерывать короткие замыкания и поддерживать надежную работу сети. Понимание принципов его работы, технических характеристик и критериев выбора позволяет коммунальным предприятиям, EPC-подрядчикам и промышленным потребителям принимать обоснованные решения о покупке.
Высоковольтный выключатель является важным защитным устройством в современных электроэнергетических системах. Он переключает цепи во время нормальной работы и прерывает токи повреждения при возникновении аномальных электрических условий. Ассортимент высоковольтных выключателей с элегазовым газом Huixing охватывает номинальные уровни напряжения от 40,5 до 245 кВ, с номинальным током отключения при коротком замыкании в диапазоне от 25 кА до 63 кА. Его конструкция с двойным гашением дуги сочетает в себе принципы самоэнергетического и нагнетательного типа для обеспечения надежного прерывания дуги в различных условиях неисправности. В этом руководстве объясняются рабочий механизм, основные преимущества, области применения, технические параметры, соображения по выбору и методы обслуживания, которые инженеры-электрики и заказчики проектов должны понять, прежде чем выбирать автоматический выключатель.
Высоковольтный выключатель – это коммутационное и защитное устройство, предназначенное для установления, проведения и прерывания электрического тока в высоковольтных энергосистемах. В отличие от обычного выключателя, он должен быть способен отключать токи повреждения, которые могут достигать чрезвычайно высоких уровней во время коротких замыканий.
При возникновении неисправности система защиты обнаруживает аномальные электрические условия и отправляет команду на отключение автоматического выключателя. Его рабочий механизм разъединяет контакты, а система гашения дуги гасит электрическую дугу, образовавшуюся при прерывании. Этот процесс изолирует затронутую цепь и помогает ограничить повреждение трансформаторов, линий электропередачи, шин и другого подключенного оборудования.

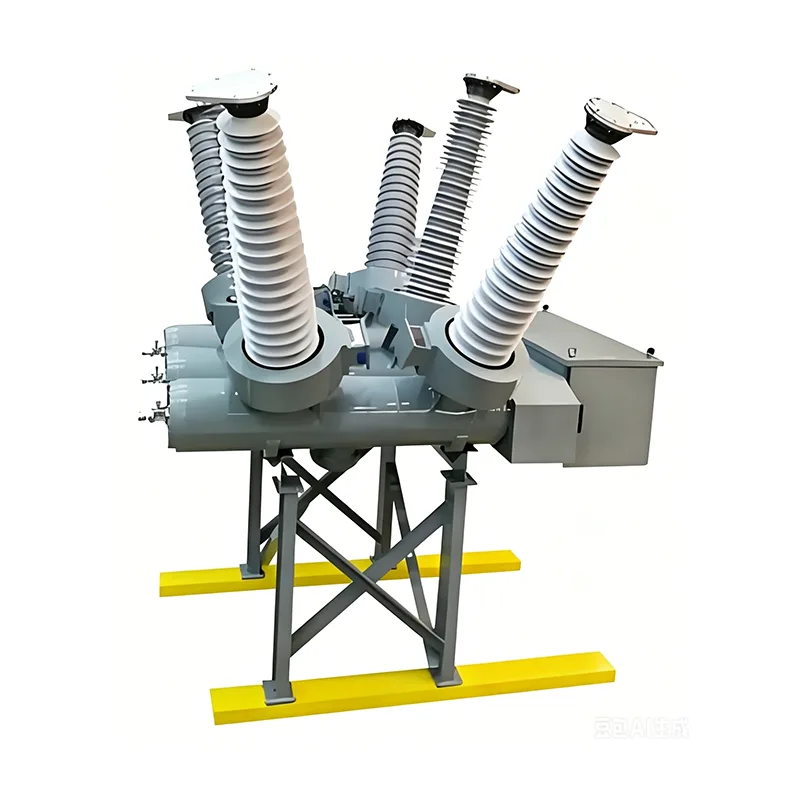

Рекомендуемое решение Huixing используетгазовый выключатель с герметичным баком SF₆. В конструкции с глухим баком прерыватель в сборе размещается внутри заземленного металлического корпуса. Газ SF₆ служит изолирующей и дугогасительной средой в указанной конструкции изделия.
Для энергетических предприятий и промышленных инженерных проектов выбор правильного автоматического выключателя имеет важное значение для достижения надежной защиты от неисправностей, эксплуатационной гибкости и согласованной работы электрической системы.
Узнайте больше о высоковольтном выключателе Huixing и его доступных технических конфигурациях.
Рабочий процесс сочетает в себе сигналы электрической защиты, систему механического привода и механизм гашения дуги. Каждая деталь должна реагировать правильно, чтобы автоматический выключатель безопасно отключал ток.
Во время нормальной работы контакты выключателя остаются замкнутыми, позволяя току течь по цепи. Оборудование должно выдерживать указанный номинальный ток без превышения применимых пределов повышения температуры и эксплуатации.
Защитные реле контролируют электрические параметры, такие как ток и напряжение. Когда короткое замыкание или другое ненормальное состояние соответствует настроенным критериям защиты, реле отправляет сигнал отключения механизму управления выключателем.
После получения команды отключения привод размыкает контакты. Между ними образуется электрическая дуга, поскольку ток проходит через ионизированную среду в течение короткого периода времени. Прерыватель автоматического выключателя должен эффективно контролировать и гасить эту дугу.
В продукции Huixing используется двойной подход к гашению дуги, сочетающий в себе принципы собственной энергии и принципа нагнетания. В условиях более высокого тока короткого замыкания тепло, генерируемое дугой, помогает расширить газ SF₆ и создать высокоскоростной поток газа. В условиях более низкого тока повреждения механическое сжатие создает направленную струю газа для охлаждения области дуги.
После гашения дуги зазор между контактами должен восстановить достаточную электрическую прочность, чтобы выдержать переходное восстанавливающееся напряжение. Это помогает предотвратить повторное зажигание дуги и способствует успешной изоляции неисправности.
В проектах внешней передачи и преобразования мощность автоматического выключателя влияет на безопасность системы, планирование технического обслуживания и долгосрочные эксплуатационные расходы. Основные преимущества правильно подобранного элегазового выключателя с баком с мертвым газом включают следующее.
Эти преимущества зависят от правильного проектирования, монтажа, ввода в эксплуатацию и технического обслуживания. Автоматический выключатель всегда следует выбирать в соответствии с фактическим исследованием сети и применимыми проектными стандартами, а не только с учетом общих описаний продукта.
Высоковольтные выключатели применяются везде, где в электрических сетях требуется управляемое переключение и надежное прерывание токов повреждения. Модели Huixing с баком SF₆ в первую очередь предназначены для наружных подстанций, а также проектов по передаче и преобразованию электроэнергии.
На подстанциях автоматические выключатели используются для управления входными и отходящими фидерами, цепями трансформаторов и секциями шин. Они помогают изолировать неисправности, позволяя при этом незатронутым частям сети оставаться в рабочем состоянии, когда это позволяет схема защиты и коммутации.
Крупным промышленным объектам и индустриальным паркам могут потребоваться высоковольтные подключения для поддержки производственного оборудования, больших двигателей и распределительных трансформаторов. Автоматические выключатели с соответствующими номиналами обеспечивают важный уровень защиты этих электроустановок.
Для проектов солнечной и ветровой энергетики требуется коммутационное и защитное оборудование между генерирующими объектами, коллекторными системами, трансформаторами и точкой подключения к сети. Выбор автоматического выключателя должен учитывать уровень напряжения проекта, вклад тока короткого замыкания, координацию защиты и условия эксплуатации.
По мере того, как коммунальные предприятия расширяют подстанции или заменяют стареющее оборудование, новые автоматические выключатели должны быть совместимы с электрическими характеристиками существующей сети, физической компоновкой, цепями управления и схемой защиты.
Для каждого применения инженеры должны проверить, соответствует ли выбранная модель уровню неисправности проекта, требованиям к изоляции, функциям переключения и условиям окружающей среды.
Инженеры-электрики должны оценивать напряжение, превышающее номинальное, при сравнении высоковольтных выключателей. На пригодность влияют отключающая способность, постоянный ток, уровни сопротивления изоляции, время работы, механическая износостойкость и требования к управлению.
| Технические параметры | Информация о продукте Хуйсин | Почему это важно |
|---|---|---|
| Диапазон номинального напряжения | 40,5–245 кВ | Должно соответствовать классу напряжения системы и требованиям по координации изоляции. |
| Диапазон номинального тока | 1600–4000 А, в зависимости от модели | Определяет заданную способность длительной нагрузки по току. |
| Номинальный ток отключения при коротком замыкании | 25–63 кА, в зависимости от модели | Должно быть достаточно для предполагаемого тока короткого замыкания в точке установки. |
| Номинальная частота | 50/60 Гц | Должно соответствовать частоте энергосистемы. |
| Выдерживаемое напряжение промышленной частоты | Модельно-зависимый; опубликованные значения включают уровни 140 кВ и выше. | Поддерживает оценку характеристик изоляции в заданных условиях испытаний. |
| Выдерживаемое напряжение грозового импульса | Модельно-зависимый; опубликованные значения варьируются от 325 кВ до 1050 кВ. | Указывает заданную способность системы изоляции выдерживать импульсные перенапряжения. |
| Механическая выносливость | Заявлено 6000 рабочих циклов | Помогает оценить механический срок службы в определенных условиях испытаний. |
| Время работы | 30 мс или меньше, как опубликовано | Влияет на характеристики защиты и переключения в рамках всей последовательности прерываний. |
| Время перерыва | 60 мс или меньше, как опубликовано | Указывает время, необходимое для прерывания тока при определенных условиях. |
| Применимые стандарты | GB/T 1984 и IEC 62271-100 указаны. | Обеспечивает основу для проверки тестирования продукта и требований соответствия. |
Важное примечание по выбору:Приведенные выше значения суммируют информацию о странице продукта и не являются полной таблицей рейтингов для каждой модели. Отдельные номиналы различаются в зависимости от класса напряжения и конфигурации. Покупатели должны запросить последнюю версию технических данных и подтвердить все необходимые значения для конкретной модели, прежде чем одобрить покупку.
Выбор высоковольтного выключателя требует координации между командой проектировщиков электрооборудования, поставщиком оборудования, подрядчиком проекта и эксплуатирующей организацией. Следующий контрольный список представляет собой практическую отправную точку.
Хуэйсин предлагает конфигурации продуктов для различных требований к напряжению и току, с возможностью настройки для определенных условий проекта. Инженеры должны предоставить технические характеристики сети и требования проекта, чтобы гарантировать, что предлагаемый автоматический выключатель соответствует фактическому применению.
Даже хорошо спроектированный автоматический выключатель требует соответствующей программы осмотра и технического обслуживания. Частота и объем технического обслуживания должны соответствовать инструкциям производителя, применимым нормам, истории эксплуатации и оценке рисков на месте эксплуатации.
Важные мероприятия по техническому обслуживанию могут включать в себя:
SF₆ — мощный парниковый газ. Обращение с газом, предотвращение утечек, сбор и утилизация должны соответствовать применимым экологическим нормам и процедурам производителя. Любое техническое обслуживание, связанное с высоковольтным оборудованием или сжатым газом, должно выполняться квалифицированным персоналом с соблюдением утвержденных процедур безопасности.
Стратегия упреждающего обслуживания помогает выявлять возникающие проблемы до того, как они повлияют на доступность оборудования, и обеспечивает более предсказуемое планирование жизненного цикла.
Его основная функция – коммутировать электрические цепи и прерывать токи повреждения, когда этого требует система защиты. Это помогает изолировать неисправности и защитить подключенное оборудование от последствий аномальных электрических условий.
Компания Huixing предлагает варианты номинального напряжения от 40,5 до 245 кВ для своего ассортимента элегазовых выключателей с герметичным баком. Точные номинальные характеристики и соответствующие технические параметры зависят от выбранной модели.
SF₆ обладает сильными диэлектрическими и дугогасительными свойствами, что делает его пригодным для некоторых конструкций прерывателей высокого напряжения. Поскольку это также мощный парниковый газ, важны эффективная герметизация, контроль утечек, сбор и ответственное обращение.
Номинальный ток означает ток, который автоматический выключатель рассчитан на непрерывную работу при определенных условиях. Номинальный ток отключения при коротком замыкании относится к уровню тока повреждения, который он предназначен для отключения в определенных условиях испытаний. Оба рейтинга должны соответствовать требованиям системы.
Используйте предполагаемый ток короткого замыкания, рассчитанный для точки установки, затем проверьте требуемый номинал и применимые условия системы вместе с группой проектирования электрооборудования. Выбранная отключающая способность должна соответствовать уровню неисправности сети и заданным режимам переключения.
Хуэйсин отмечает, что возможно изготовление продукции по индивидуальному заказу с учетом определенных инженерных требований, включая особые электрические параметры и сложные условия окружающей среды. Предоставьте необходимое напряжение, ток, отключающую способность, условия на месте и проектную документацию для подтверждения осуществимости.
На странице продукта Huixing указаны GB/T 1984 и IEC 62271-100. Перед размещением заказа покупатели должны подтвердить действующую версию, необходимую документацию по типовым испытаниям, местные правила и любые дополнительные стандарты, специфичные для проекта.
Высоковольтный автоматический выключатель является важнейшим компонентом систем передачи и распределения электроэнергии, поддерживающим нормальные операции переключения и быстрое устранение неисправностей. При выборе оборудования инженеры должны оценивать номинальное напряжение, постоянный ток, отключающую способность при коротком замыкании, уровни стойкости изоляции, рабочие характеристики, условия окружающей среды и требования к техническому обслуживанию как интегрированный набор критериев. Ассортимент газовых выключателей с герметичным резервуаром Huixing, охватывающий классы напряжения 40,5–245 кВ и включающий технологию двойного гашения дуги, предлагает варианты для наружных подстанций, промышленных энергетических систем, подключений к возобновляемым источникам энергии и проектов сетей передачи. Чтобы определить подходящую конфигурацию для вашего приложения, изучите решения Huixing по высоковольтным автоматическим выключателям исвязаться с намичтобы обсудить ваши технические характеристики, запросить документацию по конкретной модели и получить предложение, адаптированное к вашему энергетическому проекту.
-
