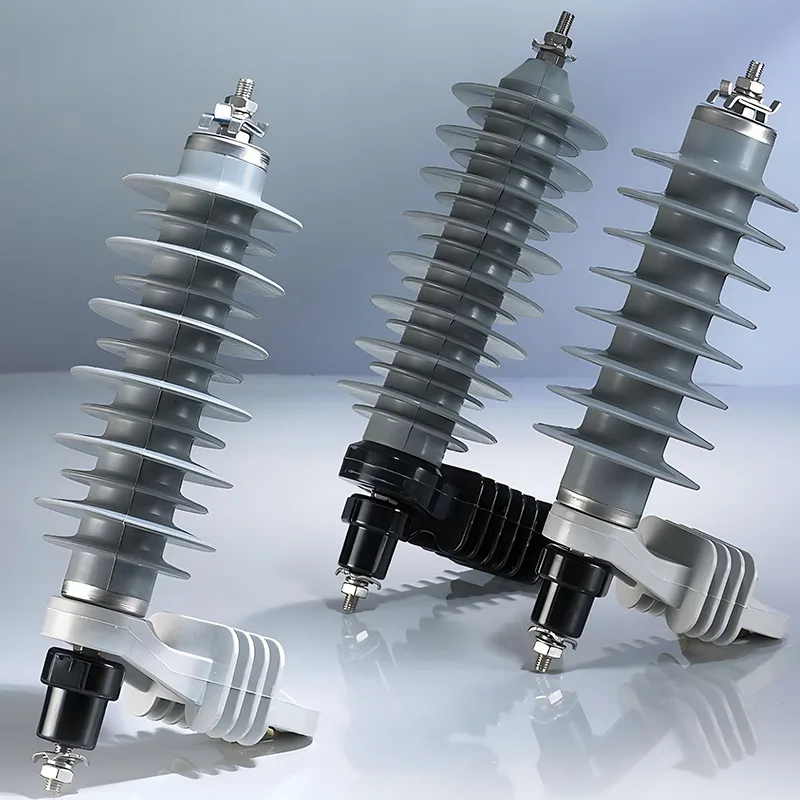

ХуэйсинзапасыОграничители перенапряжения среднего напряженияПредназначен для систем распределения электроэнергии 10–35 кВ и помогает защитить трансформаторы, распределительные устройства, кабельные наконечники, воздушные линии и оборудование подстанций от повреждения переходными перенапряжениями. Благодаря конструкции из оксида цинка без зазоров эти разрядники обеспечивают быстрое подавление перенапряжений, надежную работу вне помещений и снижение требований к техническому обслуживанию для требовательных коммунальных и промышленных применений.
Распределительные сети среднего напряжения сталкиваются с переходными перенапряжениями, вызванными ударами молний и операциями переключения. Если эти скачки напряжения не контролировать, они могут вызвать нагрузку на изоляцию, повредить электрооборудование, прервать подачу электроэнергии и увеличить затраты на техническое обслуживание. Ограничители перенапряжения среднего напряжения обеспечивают выделенный путь для энергии перенапряжения, сохраняя при этом высокое сопротивление в нормальных условиях эксплуатации. Huixing предлагает решения для сетей 10–35 кВ с использованием технологии беззазорного оксида цинка и корпусов из композитного силиконового каучука или фарфора. Их применение распространяется на воздушные распределительные линии, трансформаторы, распределительные устройства, подстанции, кабельные переходы и наружное распределительное оборудование. Выбор правильного номинального напряжения, максимального напряжения, разрядной способности, места установки и условий окружающей среды имеет важное значение для надежной защиты от перенапряжения.
Оглавление
- Что такое разрядники среднего напряжения?
- Как работают ограничители перенапряжения среднего напряжения?
- Где используются разрядники среднего напряжения?
- Каковы ключевые преимущества производительности?
- Как выбрать правильный ограничитель перенапряжения?
- Понимание технических характеристик
- Рекомендации по установке и техническому обслуживанию
- Часто задаваемые вопросы
- Заключение
Что такое разрядники среднего напряжения?
Ограничители перенапряжения среднего напряжения — это защитные электрические устройства, устанавливаемые в распределительных сетях среднего напряжения для ограничения переходных перенапряжений. Они особенно важны в системах 10–35 кВ, где грозовые импульсы и события переключения могут создавать уровни напряжения, значительно превышающие нормальные рабочие условия.
Основная цель ограничителя перенапряжения — предотвратить попадание чрезмерного переходного напряжения в чувствительное электрооборудование. При нормальном напряжении системы разрядник сохраняет высокое сопротивление и допускает лишь небольшой ток утечки. При возникновении скачка напряжения его нелинейные элементы из оксида цинка быстро уменьшают свое сопротивление и проводят импульсный ток к земле.
Такой принцип работы позволяет разряднику выступать в качестве защитного барьера между электрической сетью и ценным оборудованием. Правильно скоординированная защита может помочь снизить нагрузку на изоляцию, отказы оборудования, незапланированные простои и связанные с ними затраты на техническое обслуживание.
Как работают ограничители перенапряжения среднего напряжения?
В современных беззазорных разрядниках обычно используется технология металлооксидных варисторов на основе оксида цинка. Нелинейные электрические характеристики оксида цинка позволяют устройству реагировать по-разному в зависимости от приложенного напряжения.
- Нормальная работа:Разрядник работает при нормальном напряжении системы, сохраняя при этом очень низкий ток утечки.
- Возникновение всплеска:Удар молнии или коммутационная операция вызывают быстрое переходное перенапряжение.
- Быстрая проводимость:Элементы из оксида цинка становятся высокопроводящими при повышении напряжения.
- Энергетический разряд:Избыточная энергия перенапряжения безопасно отводится через путь заземления разрядника.
- Восстановление напряжения:После исчезновения переходного процесса разрядник возвращается в рабочее состояние с высоким сопротивлением.
Отсутствие традиционного последовательного зазора также устраняет некоторые проблемы, связанные со старением и изоляцией, связанные с зазором. Это делает конфигурацию без зазоров особенно подходящей для непрерывной защиты в современных распределительных системах.
Где используются разрядники среднего напряжения?
Защита от перенапряжения среднего напряжения может быть развернута в нескольких точках распределительной сети. Правильное расположение зависит от конфигурации сети, уровня изоляции оборудования, воздействия молнии и ожидаемых переходных условий.
Воздушные распределительные линии
Разрядники могут устанавливаться на магистральных линиях, ответвлениях и углах воздушных сетей напряжением 10–35 кВ. Эти места особенно подвержены воздействию молний и атмосферным условиям. Защита от перенапряжения помогает ограничить переходные нагрузки на изоляцию линии и подключенное оборудование.
Распределительные трансформаторы и распределительные устройства
Установка разрядников рядом с трансформаторами среднего напряжения, распределительными устройствами и другим критически важным оборудованием помогает предотвратить попадание чрезмерного перенапряжения в их системы изоляции. Это особенно важно там, где дорогостоящее оборудование составляет основную часть инвестиций в сеть.
Подстанции
Подстанции могут включать в себя секции шин, цепи измерительных трансформаторов, оборудование для компенсации реактивной мощности и другие установки среднего напряжения. Скоординированная защита от перенапряжения помогает улучшить общую стратегию защиты изоляции.
Переходы от кабеля к воздушной проводке
В местах, где подземные кабели соединяются с воздушными линиями, могут возникать различные переходные условия. В этих точках перехода можно разместить ограничители перенапряжения, чтобы снизить напряжение, передаваемое в кабельные системы и подключенное оборудование.
Наружное распределительное оборудование
Наружное электрооборудование должно выдерживать влажность, загрязнение, колебания температуры и другие воздействия окружающей среды. Корпуса разрядников, изготовленные из подходящих композитов силиконовой резины или фарфора, могут обеспечить механическую защиту и защиту окружающей среды, необходимую для установки на открытом воздухе.
Каковы ключевые преимущества производительности?
Правильно спроектированный разрядник должен обеспечивать нечто большее, чем просто отвод перенапряжения. Его конструкция, электрические характеристики, устойчивость к окружающей среде и требования к техническому обслуживанию — все это влияет на долгосрочную работу.
- Быстрый переходный процесс:Технология оксида цинка обеспечивает быстрое реагирование на аномальные условия напряжения.
- Эффективный разряд энергии:Разрядник отводит чрезмерную энергию перенапряжения от защищаемого оборудования.
- Низкая утечка при нормальной работе:Нелинейные характеристики сохраняют высокое сопротивление при нормальном напряжении системы.
- Устойчивость к атмосферным воздействиям:Подходящие материалы корпуса помогают разряднику противостоять влажности и загрязнению окружающей среды.
- Низкие требования к техническому обслуживанию:Относительно простая конструкция без зазоров позволяет выполнять регулярный визуальный осмотр, а не сложное ежедневное обслуживание.
- Гибкое применение:Различные конфигурации номинального напряжения могут поддерживать широкий спектр сетей среднего напряжения.
- Улучшенная защита оборудования:Ограничение перенапряжения помогает снизить электрическую нагрузку на трансформаторы, распределительные устройства, кабели и системы изоляции.
Как выбрать правильный ограничитель перенапряжения?
Выбор разрядника должен основываться на реальных электрических условиях и условиях окружающей среды, а не только на номинальном напряжении. Инженеры и отделы закупок должны рассмотреть несколько параметров, прежде чем выбирать модель.
- Напряжение системы:Подтвердите номинальное и максимальное рабочее напряжение сети.
- МКОВ:Выберите максимальное постоянное рабочее напряжение, подходящее для системы и схемы заземления.
- Воздействие скачков напряжения:Учитывайте грозовую активность, воздействие воздушных линий, события переключения и конфигурацию сети.
- Возможность разряда:Проверьте характеристики грозового импульса и коммутационного импульса в соответствии с ожидаемым применением.
- Материал корпуса:Рассмотрите возможность использования композита из силиконовой резины или фарфора в соответствии с механическими и экологическими требованиями.
- Среда установки:Оцените влажность, загрязнение, высоту над уровнем моря, температуру и воздействие на открытом воздухе.
- Согласование с оборудованием:Убедитесь, что защитные характеристики разрядника согласованы с уровнями изоляции оборудования, расположенного ниже по цепи.
Для проектов закупок также полезно подтвердить технические чертежи, применимые стандарты, требования к проверке, упаковку, условия поставки и возможности настройки с помощьюпроизводитель электрооборудованияперед размещением заказа.
Понимание технических характеристик
Технические характеристики предоставляют информацию, необходимую для подбора разрядника к конкретной сети среднего напряжения. В ассортимент продукции Huixing входят модели YH5W, охватывающие различные уровни номинального напряжения, с соответствующими параметрами MCOV и импульсного тока.
| Тип МОА | Номинальное напряжение (кВ) | MCOV (кВ) | Крутой ток 1/10 мкс (кА) | Ток молнии 8/20 мкс (кА) | Ток переключения 30/60 мкс (кА) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
Полный ассортимент продукции охватывает дополнительные уровни напряжения, включая модели на 36 кВ, 39 кВ, 42 кВ, 45 кВ, 48 кВ, 51 кВ, 54 кВ, 60 кВ, 66 кВ и 69 кВ. Соответствующую конфигурацию всегда следует определять на основе фактических требований к системе и технических характеристик.
Рекомендации по установке и техническому обслуживанию
Даже технически исправный разрядник требует соответствующей установки для обеспечения эффективной защиты. Соединение между разрядником, защищаемым оборудованием и системой заземления должно быть спроектировано таким образом, чтобы свести к минимуму ненужную длину провода и полное сопротивление во время быстрых переходных процессов.
Плановое техническое обслуживание должно включать визуальный осмотр и проверку состояния установки. Особое внимание следует уделить:
- Состояние жилья и признаки механических повреждений.
- Целостность подключения и заземления.
- Доказательства загрязнения или аномального воздействия на окружающую среду.
- Признаки перегрева или ненормальной активности разряда.
- Совместимость номинала разрядника с фактическим напряжением системы.
При наружной установке следует учитывать условия окружающей среды на протяжении всего срока службы изделия. Правильные процедуры установки, заземления, проверки и замены являются важными частями эффективной стратегии защиты от перенапряжений.
Часто задаваемые вопросы
Для каких систем напряжения предназначены разрядники среднего напряжения?
Хуэйсин предлагает ограничители перенапряжения среднего напряжения для приложений распределения электроэнергии 10–35 кВ, а также несколько конфигураций YH5W, доступных для различных электрических требований.
Какова основная функция ограничителя перенапряжения?
Ограничитель перенапряжений ограничивает переходные перенапряжения, вызванные такими событиями, как удары молнии и операции переключения. Он отводит чрезмерную энергию скачков напряжения через контролируемый путь разряда, помогая защитить электрооборудование и изоляцию.
Почему оксид цинка используется в современных ограничителях перенапряжения?
Оксид цинка имеет сильно нелинейные вольт-амперные характеристики. Он может поддерживать относительно высокое сопротивление во время нормальной работы, но при этом становится высокопроводящим во время перенапряжения, что позволяет быстро ограничить перенапряжение, не полагаясь на традиционный последовательный разрыв.
Где следует устанавливать ограничитель перенапряжения среднего напряжения?
Типичные места размещения включают воздушные распределительные линии, трансформаторные терминалы, распределительные устройства, подстанции, кабельно-воздушные переходы и наружное распределительное оборудование. Окончательная точка установки должна быть определена в соответствии с проектом защиты системы.
Что следует проверить покупателю перед заказом?
Покупатели должны проверить напряжение системы, MCOV, требования к импульсному току, расположение заземления, материал корпуса, условия окружающей среды, применимые технические стандарты, установочные размеры, требования к проверке и документацию для конкретного проекта.
Заключение
Ограничители перенапряжения среднего напряжения играют важную роль в защите распределительной инфраструктуры 10–35 кВ от переходных перенапряжений, вызванных молнией и коммутационными операциями. Технология бесзазорного оксида цинка, соответствующий выбор MCOV, подходящие материалы корпуса и правильная установка могут вместе улучшить защиту оборудования и надежность сети. Huixing предлагает несколько конфигураций разрядников для распределительных линий, подстанций, трансформаторов, распределительных устройств, кабельных соединений и наружного электрооборудования. Если вы планируете новый распределительный проект или заменяете существующее оборудование защиты от перенапряжений,связаться с намичтобы обсудить ваш уровень напряжения, технические требования, среду применения и индивидуальные потребности в закупках с командой Huixing.
