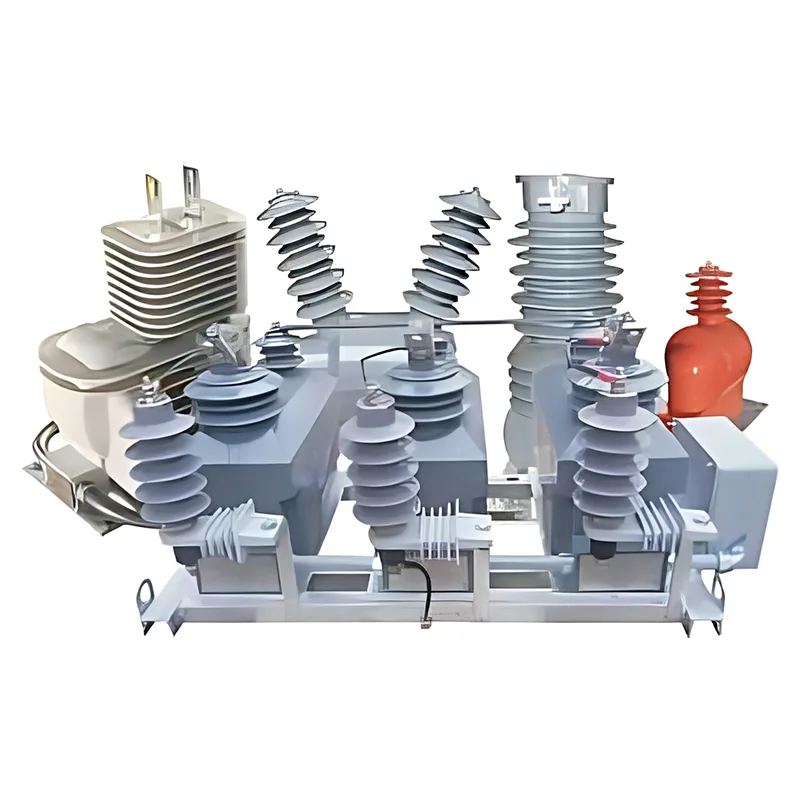

ХуэйсинобеспечиваетМедИзмерительные трансформаторы напряжения Iumдля систем распределения электроэнергии 10–17,5 кВ, обеспечивающих точный учет электроэнергии, мониторинг в реальном времени и надежную релейную защиту подстанций и наружных электроустановок.
Краткое содержание статьи:Измерительные трансформаторы среднего напряжения являются важными компонентами современных распределительных электрических сетей. Преобразуя высокие значения тока и напряжения в стандартизированные сигналы, они позволяют счетчикам, системам мониторинга и защитным реле работать безопасно и точно. В этом руководстве описываются трансформаторы тока (ТТ), трансформаторы напряжения (ТН), их основное применение, важные технические характеристики и рекомендации по выбору. В нем также рассматриваются преимущества интегрированных конструкций, адаптируемость к внешним условиям, устойчивость к перегрузкам и соответствие стандартам. Инженерам, подрядчикам по электротехнике и специалистам по закупкам понимание этих факторов помогает определить подходящие измерительные трансформаторы для надежных, эффективных и компактных систем распределения электроэнергии.
Измерительные трансформаторы среднего напряжения представляют собой электрические измерительные устройства, предназначенные для снижения высоких первичных токов или напряжений до более низких стандартизированных вторичных значений. Они создают практичный интерфейс между силовыми цепями среднего напряжения и низковольтным оборудованием измерения, управления и защиты.
В отличие от силовых трансформаторов, которые передают электрическую энергию между цепями с разными уровнями напряжения, измерительные трансформаторы в первую очередь обеспечивают электрические измерения и изоляцию сигналов. Их производительность напрямую влияет на точность систем учета и надежность защитных устройств.
В распределении электроэнергии используются два основных типа:
В сетях среднего напряжения эти устройства обычно устанавливаются на подстанциях, распределительных устройствах, распределительных станциях и наружных электроустановках. Их номинальные характеристики и системы изоляции должны соответствовать условиям эксплуатации оборудования, которое они обслуживают.
Измерительные трансформаторы используют электромагнитную индукцию для воспроизведения первичных электрических величин в качестве вторичных сигналов. Эти сигналы разработаны так, чтобы быть пропорциональными исходным значениям в пределах указанного диапазона точности и условий эксплуатации.
Трансформатор тока производит уменьшенный вторичный ток, соответствующий току, протекающему через его первичную цепь. Например, трансформатор тока 100/5 А имеет номинальный коэффициент трансформации 20:1. В указанных условиях эксплуатации первичный ток 100 А соответствует вторичному току примерно 5 А.
Трансформаторы тока используются для учета энергии, мониторинга нагрузки и обнаружения тока повреждения. Их характеристики точности и защиты должны соответствовать подключенному оборудованию и ожидаемому диапазону тока.
Трансформатор напряжения снижает первичное напряжение до более низкого вторичного напряжения, пригодного для измерительного и управляющего оборудования. Коэффициент трансформации зависит от напряжения системы, номинального первичного и вторичного напряжения трансформатора и предполагаемого применения.
Объединение измерения тока и напряжения в едином узле может упростить электрическую схему. Huixing предлагает интегрированную конфигурацию, которая объединяет три трансформатора тока и три трансформатора напряжения (3CT+3PT) в один компактный блок для подходящих распределительных установок.
Для получения дополнительной информации о соответствующем электрооборудовании посетите сайт Huixing.решения для распределительных устройств с газовой изоляцией.
Измерительные трансформаторы среднего напряжения поддерживают функции измерения, мониторинга и защиты во всех распределительных сетях. Выбор подходящей конфигурации помогает инженерам-электрикам удовлетворить требования проекта без ущерба для безопасности и качества измерений.
На наружных подстанциях измерительные трансформаторы подают измерительные сигналы на счетчики энергии, системы мониторинга и реле защиты. Точные данные о токе и напряжении помогают выставлять счета за электроэнергию, оценивать нагрузку и принимать оперативные решения.
Измерительные трансформаторы обеспечивают электрические сигналы для схем защиты, связанных с распределительными линиями, силовыми трансформаторами, батареями конденсаторов и распределительными устройствами. В ненормальных условиях эксплуатации эти сигналы помогают реле идентифицировать неисправности и инициировать соответствующие защитные действия.
Пространство компактных распределительных станций и сборных подстанций часто ограничено. Интегрированный трансформаторный блок может уменьшить количество отдельно установленных компонентов, упростить размещение оборудования и помочь инженерам более эффективно использовать доступное пространство шкафа.
Наружное распределительное оборудование должно выдерживать воздействие окружающей среды, сохраняя при этом надежную изоляцию и эффективность измерений. Измерительные трансформаторы соответствующей конструкции можно интегрировать с выключателями на опоре, блоками кольцевой сети и другим совместимым наружным оборудованием.
Технические характеристики определяют, подходит ли измерительный трансформатор для конкретной электроустановки. Покупателям следует оценить полную номинальную конфигурацию, а не полагаться только на номинальное напряжение.
| Параметр | Информация о продукте Хуйсин | Почему это важно |
|---|---|---|
| Диапазон напряжения применения | Системы 10–17,5 кВ | Устанавливает предполагаемый диапазон применения среднего напряжения. |
| Интегрированная конфигурация | 3СТ+3ПТ | Объединяет в одном блоке три трансформатора тока и три трансформатора напряжения. |
| Уровень изоляции | 17,5/38/95 кВ | Указывает указанные номиналы изоляции; подтвердите применимые определения испытаний и требования к рейтингам. |
| Текущая перегрузочная способность | 120% непрерывный ток; 130–150 % на срок до 8 часов, как указано. | Помогает оценить пригодность к различным нагрузкам в заданных условиях эксплуатации. |
| Коэффициент безопасности прибора | ФС=5 | Относится к защите подключенных измерительных приборов в определенных условиях. |
| Напряжение вторичной обмотки | 3 кВэф, как указано в описании товара. | Требуется подтверждение технической документации производителя и предполагаемого применения. |
| Применимые стандарты | Ссылки на стандарты IEC 60044-1, ANSI C57.13, IEC 61869-1 и IEC 61869-4 указаны на странице продукта. | Поддерживает оценку характеристик измерений, изоляции, испытаний и требований применения. |
Примечание. В таблице обобщена информация, опубликованная на странице товара. Перед покупкой уточните у производителя точные номинальные характеристики конкретной модели, применимые стандарты и редакции, условия испытаний и договорные характеристики. Не следует предполагать, что значения одинаковы для каждой конфигурации.
Класс точности определяет допустимую погрешность измерения при заданных условиях. Номинальная мощность, обычно выражаемая в вольт-амперах (ВА), указывает на нагрузку, которую трансформатор рассчитан на выдерживание при соблюдении установленных требований к производительности.
Для измерительных приложений инженеры должны оценить требуемую точность измерений и нагрузку на подключенный прибор. Приложения защиты требуют отдельной оценки требований к реле, условий тока повреждения и заданных характеристик защиты трансформатора.
Характеристики изоляции должны соответствовать максимальному напряжению системы и требуемым уровням устойчивости. В информации о продукте Huixing также указывается кратковременный тепловой ток, в 80 раз превышающий номинальный ток в течение одной секунды, и динамический ток, в 2,5 раза превышающий указанный эталонный тепловой ток. Поскольку это важные номиналы, точную интерпретацию и применимость следует проверить в технической документации производителя перед техническим одобрением.
Встроенные измерительные трансформаторы среднего напряжения могут помочь повысить эффективность установки и упростить компоновку оборудования. Фактические преимущества зависят от выбранной модели, расположения распределительного устройства, условий окружающей среды и спецификаций проекта.
Объединение трансформаторов тока и напряжения в одном узле может уменьшить занимаемую площадь, занимаемую отдельными компонентами. Это особенно полезно на компактных подстанциях, распределительных станциях коробчатого типа и в установках, где пространство панели ограничено.
В описании продукта Huixing ключевыми характеристиками указаны изоляция из литой смолы и пригодность для использования на открытом воздухе. Его интегрированная конфигурация также описывается как использование проходных изоляторов для наружной стены типа CPE для совместимой установки. Проектные группы должны подтвердить требуемые экологические характеристики, способ монтажа, условия загрязнения и воздействие погодных условий, прежде чем выбирать устройство.
Скоординированная сборка может упростить размещение компонентов и вторичную проводку. Предварительно сконфигурированное оборудование также может сократить объем работ по сборке на месте, хотя для установки по-прежнему требуется квалифицированный персонал, правильные клеммные соединения и проверка на соответствие утвержденным чертежам.
Соответствующие измерительные трансформаторы обеспечивают входные сигналы, необходимые для счетчиков, устройств мониторинга и защитных реле. Их производительность обеспечивает надежные эксплуатационные решения при условии, что вся цепочка измерения и защиты спроектирована правильно.
Выбор измерительного трансформатора среднего напряжения требует координации электрического проектирования, интеграции оборудования, требований безопасности и планирования закупок. Подробная спецификация помогает предотвратить несоответствие между трансформатором и подключенной системой.
Работаем с опытнымпроизводитель измерительных трансформаторов среднего напряженияможет помочь покупателям уточнить технические требования перед производством. Для индивидуальных установок при запросе предложения предоставьте однолинейную схему, номинальные характеристики системы, описание применения и необходимые размеры интерфейса.
Правильная установка необходима для обеспечения точности измерений и электробезопасности. Измерительные трансформаторы должны быть установлены в соответствии с утвержденными чертежами, инструкциями по оборудованию, действующими электротехническими нормами и правилами техники безопасности, специфичными для конкретной площадки.
Важная мера безопасности:Никогда не размыкайте вторичную обмотку трансформатора тока под напряжением. Может возникнуть опасное напряжение. Вторичные цепи трансформаторов напряжения также должны быть защищены от коротких замыканий, а их вторичное заземление и защита должны соответствовать утвержденной конструкции.
Интервалы технического обслуживания должны соответствовать рекомендациям производителя, условиям эксплуатации на месте и применимым нормам. Типичные проверки могут включать проверку на наличие повреждений изоляции, загрязнений, ослабленных соединений, коррозии, перегрева и признаков проникновения влаги.
При установке на открытом воздухе при планировании графиков проверок и очистки следует учитывать воздействие на окружающую среду и уровни загрязнения. Любые аномальные показания или видимые дефекты должны быть оценены квалифицированным электротехническим персоналом, прежде чем оборудование будет возвращено в эксплуатацию.
Их основной целью является преобразование высоких первичных токов и напряжений в более низкие вторичные сигналы для измерения, учета энергии, мониторинга и релейной защиты. Это позволяет низковольтным приборам и системам защиты получать электрическую информацию, необходимую для мониторинга сетей среднего напряжения.
Трансформатор тока снижает первичный ток до пропорционального вторичного тока, а трансформатор напряжения снижает первичное напряжение до пропорционального вторичного напряжения. Оба поддерживают измерение и защиту, но имеют разные номиналы, способы подключения и требования безопасности.
Компания Huixing описывает свои измерительные трансформаторы среднего напряжения для систем распределения электроэнергии 10–17,5 кВ. Покупатели должны подтвердить точную модель, максимальное напряжение системы, уровень изоляции, коэффициенты трансформации и применимые технические характеристики для своего проекта.
Да, модели, специально разработанные и рассчитанные для использования на открытом воздухе, могут быть установлены в подходящих местах распределения электроэнергии на открытом воздухе. Перед покупкой проверьте экологическую пригодность, конструкцию изоляции, требования к монтажу и совместимость с местом установки.
Интегрированная сборка 3CT+3PT объединяет три трансформатора тока и три трансформатора напряжения в одном блоке. Это может сэкономить место и упростить размещение оборудования на компактных подстанциях и других совместимых распределительных установках. Конфигурацию следует проверить на соответствие электрической схеме проекта и требованиям к измерениям.
Запросите техническое описание конкретной модели, утвержденные технические чертежи, коэффициенты трансформации, классы точности, номинальную мощность, классы изоляции, применимые стандарты и соответствующую документацию по испытаниям. Для индивидуальных проектов перед утверждением заказа подтвердите интерфейс установки и необходимые вторичные соединения.
Измерительные трансформаторы среднего напряжения необходимы для точных измерений, эффективной защиты и надежной работы в современных распределительных сетях. Их пригодность зависит от правильных коэффициентов трансформации, требований к точности, характеристик изоляции, устойчивости к сбоям и совместимости со всей электрической установкой. Интегрированные конструкции могут предложить дополнительные преимущества там, где важны пространство и эффективность установки.
Хуэйсин предлагает решения для измерительных трансформаторов среднего напряжения для распределительных устройств 10–17,5 кВ, включая требования к измерению, мониторингу и защите. Если вы планируете модернизацию подстанции, разработку компактной системы распределения или поиск оборудования для проекта наружного электроснабжения, внимательно изучите свои технические требования исвязаться с намичтобы обсудить характеристики продукта, варианты конфигурации и подходящее предложение для вашего проекта.
