Краткое содержание статьи: A автоматический выключатель высокого напряженияЭто критическое защитное устройство, используемое для управления электрическими цепями и прерывания опасных токов повреждения в системах передачи и распределения.Хуэйсинпредлагает элегазовые выключатели с герметичным баком, предназначенные для наружных подстанций, рассчитанные на номинальное напряжение от 40,5 кВ до 245 кВ, номинальные токи от 1600 А до 4000 А и токи отключения короткого замыкания от 25 кА до 63 кА. В этой статье объясняется принцип его работы, технические особенности, сценарии применения, критерии выбора и ключевые параметры производительности.
Оглавление
- Что такое высоковольтный выключатель?
- Почему это важно для защиты энергосистемы?
- Как работает автоматический выключатель?
- Какие технические особенности следует учитывать инженерам?
- Где используются высоковольтные выключатели?
- Ключевые технические параметры
- Как выбрать правильную модель?
- Часто задаваемые вопросы
- Получите решение для высоковольтного выключателя

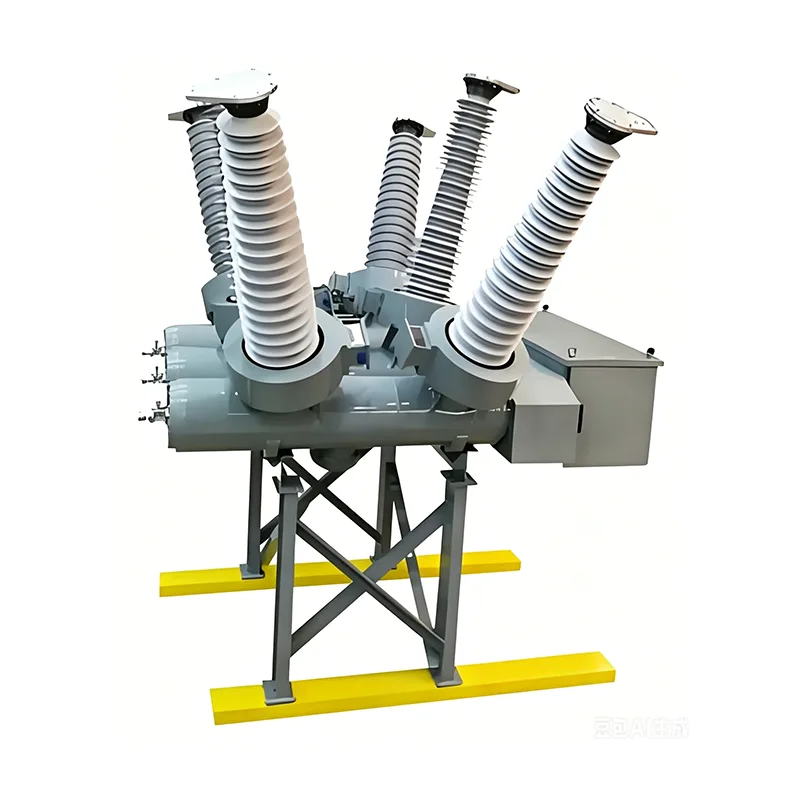

Что такое высоковольтный выключатель?
Высоковольтный выключатель – это коммутационно-защитное устройство, предназначенное для управления электрическими цепями в нормальных условиях эксплуатации и быстрого отключения тока при возникновении неисправности. В отличие от обычного низковольтного защитного оборудования, высоковольтные выключатели должны безопасно выдерживать значительно более высокую электрическую энергию, напряжения изоляции и токи короткого замыкания.
Для наружных подстанций и проектов по передаче электроэнергии широко используются элегазовые выключатели с герметичным резервуаром, поскольку они сочетают в себе электрическую изоляцию, способность гашения дуги, механическое переключение и адаптацию к внешним условиям в одной инженерной системе.
Согласно опубликованным спецификациям продукта Huixing, его конструкция с баком рассчитана на номинальное максимальное напряжение от 40,5 кВ до 245 кВ, номинальные токи от 1600 А до 4000 А и номинальные токи отключения короткого замыкания от 25 кА до 63 кА. Продукт разработан с учетом требований GB/T 1984 и IEC 62271-100.
Почему это важно для защиты энергосистемы?
Сети передачи и распределения электроэнергии должны продолжать работать надежно, несмотря на изменение нагрузки, события переключения, условия окружающей среды и непредвиденные электрические неисправности. При возникновении короткого замыкания возникающий ток может быстро возрастать и создавать серьезные термические и электродинамические нагрузки на трансформаторы, шины, кабели, генераторы и другое оборудование.
Правильно выбранный высоковольтный автоматический выключатель помогает изолировать пораженный участок до того, как неисправность приведет к более масштабному повреждению системы. К его основным функциям относятся:
- Размыкание и замыкание цепей во время нормальной работы.
- Прерывание токов короткого замыкания и повреждения.
- Изолирование дефектных участков электросети.
- Поддержка систем релейной защиты и автоматизированной коммутации.
- Поддержание необходимой диэлектрической изоляции после прерывания.
- Обеспечение надежного переключения в повторяющихся рабочих циклах.
По этой причине выбор выключателя должен основываться не только на номинальных напряжениях и токах, но также на отключающей способности, уровне изоляции, последовательности операций, механической прочности, условиях окружающей среды и требованиях конкретного проекта.
Как работает автоматический выключатель?
Основной рабочий процесс включает три этапа: обнаружение или получение команды на отключение, механическое размыкание контактов и гашение электрической дуги, возникающей при размыкании контактов.
В газовом выключателе SF₆ газ выполняет как изоляционные, так и дугогасительные функции. Когда контакты размыкаются во время прерывания замыкания, между ними образуется электрическая дуга. В прерывателе используется специальный механизм потока газа для охлаждения и деионизации дуги, что позволяет безопасно прерывать ток.
Технология двойной дуговой закалки
Продукт Huixing сочетает в себе принципы гашения дуги с использованием собственной энергии и нагнетательного типа. В условиях высокого тока короткого замыкания тепло, выделяемое дугой, способствует быстрому расширению газа SF₆, создавая высокоскоростной поток газа для гашения дуги. В условиях более низкого тока короткого замыкания механическое сжатие создает направленный поток газа под высоким давлением для охлаждения дуги и уменьшения возможности повторного зажигания.
Этот двойной принцип работы позволяет выключателю справляться с различными условиями тока повреждения, сохраняя при этом контролируемые характеристики прерывания.
Какие технические особенности следует учитывать инженерам?
При оценке высоковольтного выключателя инженерам обычно необходимо одновременно изучить электрические, механические, экологические характеристики и характеристики, связанные с техническим обслуживанием.
1. Широкий диапазон напряжения и тока
Опубликованный Huixing диапазон простирается от 40,5 до 245 кВ при номинальном максимальном напряжении и от 1600 до 4000 А при номинальном токе. Этот диапазон позволяет оборудованию обслуживать различные приложения наружной передачи и подстанции.
2. Высокая отключающая способность при коротком замыкании.
Опубликованный диапазон тока отключения при коротком замыкании достигает 25–63 кА. Требуемая отключающая способность всегда должна соответствовать предполагаемому току повреждения установки.
3. Быстрое переключение
Согласно опубликованным спецификациям, время размыкания составляет ≤60 мс, время открытия – ≤30 мс, время закрытия – ≤100 мс. Эти характеристики важны там, где требуется быстрая локализация неисправностей и скоординированная защита.
4. Механическая выносливость
Заданный механический ресурс составляет 6000 операций. Механическая долговечность особенно важна для подстанций, где частота коммутации и долгосрочная эксплуатационная надежность являются важными факторами при покупке.
5. Экологическая адаптивность
Наружное силовое оборудование может подвергаться воздействию высокой влажности, высоты, агрессивной среды, колебаний температуры и других условий, специфичных для конкретного объекта. Хуэйсин утверждает, что производство по индивидуальному заказу может соответствовать особым условиям эксплуатации и техническим требованиям.
Где используются высоковольтные выключатели?
Высоковольтные выключатели являются важными компонентами подстанций и систем передачи электроэнергии. Соответствующая конфигурация зависит от напряжения системы, уровня неисправности, среды установки, требований к коммутации и сетевой архитектуры.
| Приложение | Типичное требование | Функция выключателя |
|---|---|---|
| Наружные подстанции | Высокая изоляция и устойчивость к окружающей среде | Переключение нагрузки и прерывание неисправности |
| Расширение городского распределения | Надежная защита сети | Изолирует неисправные цепи |
| Индустриальные парки | Стабильный промышленный источник питания | Контролирует и защищает высоковольтные фидеры |
| Возобновляемые источники энергии | Подключение к сети и защита | Переключение и изоляция неисправностей |
| Линии электропередачи | Высокая отключающая способность при коротком замыкании | Защищает сети передачи во время сбоев |
| Проекты модернизации подстанций | Совместимость с существующей инфраструктурой | Модернизирует функции переключения и защиты. |
Эти приложения демонстрируют, почему автоматические выключатели следует рассматривать как часть комплексной системы защиты, а не как изолированные коммутационные компоненты.
Ключевые технические параметры
Технические характеристики дают объективную основу для выбора модели. На следующих рисунках суммированы важные параметры, опубликованные для серии автоматических выключателей Huixing SF₆.
| Параметр | Опубликованная спецификация |
|---|---|
| Номинальное максимальное напряжение | 40,5–245 кВ |
| Номинальный ток | 1600–4000 А |
| Номинальная частота | 50/60 Гц |
| Ток отключения короткого замыкания | 25–63 кА |
| Время перерыва | ≤60 мс |
| Время открытия | ≤30 мс |
| Время закрытия | ≤100 мс |
| Механическая жизнь | 6000 операций |
| Частичный разряд | 10 шт. |
| SF₆ Годовой коэффициент утечки | ≤0,5% указано в параметрах продукта |
| Применимые стандарты | ГБ/Т 1984, МЭК 62271-100 |
Для инженерных проектов окончательная спецификация должна быть подтверждена с учетом полного технического паспорта, условий на объекте, применимых сетевых норм и расчетов защиты для конкретного проекта.
Как выбрать правильную модель?
Выбор высоковольтного автоматического выключателя требует большего, чем просто соответствие номинальному напряжению системы. Систематическая оценка может уменьшить проблемы совместимости во время установки и ввода в эксплуатацию.
- Подтвердите напряжение системы:Выберите номинальное напряжение, соответствующее реальным требованиям к сети и изоляции.
- Рассчитаем требуемый номинал тока:Учитывайте постоянный ток нагрузки, ожидаемое расширение и условия эксплуатации.
- Определить ток повреждения:Номинальный ток отключения при коротком замыкании должен быть достаточным для расчетного уровня предполагаемого повреждения.
- Проверьте требования к изоляции:Проверьте выдерживаемое напряжение промышленной частоты, выдерживаемое напряжение грозового импульса и путь утечки.
- Оцените последовательность действий:Убедитесь, что выключатель поддерживает требуемую последовательность размыкания, замыкания и повторного включения.
- Обзор условий окружающей среды:Учитывайте высоту над уровнем моря, влажность, температуру, загрязнение и коррозию на месте установки.
- Проверьте требования к контролю:Проверьте напряжение цепи управления, напряжение двигателя, требования к нагревателю и совместимость интерфейса.
- Проверьте применимые стандарты:Убедитесь, что выбранное оборудование соответствует стандартам и техническим характеристикам, требуемым проектом.
Для проектов с необычными условиями окружающей среды или электрооборудования может оказаться полезным индивидуальное проектирование. Huixing заявляет, что поддерживает производство по индивидуальному заказу с учетом таких требований, как большая высота, высокая влажность, агрессивная среда, специальные уровни напряжения и особые параметры отключения.
Часто задаваемые вопросы
Каково основное назначение высоковольтного выключателя?
Его основная цель — управлять высоковольтными цепями во время нормальной работы и прерывать аномальные токи, особенно токи короткого замыкания, чтобы защитить электрооборудование и обеспечить безопасность системы.
Какой диапазон напряжения охватывает автоматический выключатель Huixing?
Опубликованные параметры продукта охватывают номинальное максимальное напряжение от 40,5 кВ до 245 кВ, при этом для всего диапазона доступны различные конфигурации.
Почему в выключателях этого типа используется SF₆?
SF₆ обладает сильными электроизоляционными и дугогасительными характеристиками, что позволяет ему выполнять как изоляционные, так и функции, связанные с прерыванием дуги, в конструкции выключателя.
В чем разница между закалкой собственной энергией и закалкой воздушной дуги?
Самостоятельное гашение дуги использует энергию, связанную с дугой, для создания потока газа, в то время как технология Puffer механически сжимает газ для создания направленного потока высокого давления. Упомянутая конструкция сочетает в себе оба принципа для различных условий короткого замыкания.
Можно ли настроить выключатель для особых условий установки?
Да. Huixing заявляет, что ее продукция может быть адаптирована к таким условиям, как большая высота, высокая влажность, агрессивная среда, особые уровни напряжения и особые требования к отключению.
Получите решение для высоковольтного выключателя
Выбор подходящего высоковольтного коммутационного оборудования — это инженерное решение, которое должно быть подкреплено точными электрическими параметрами, экологическими требованиями, расчетами защиты и условиями монтажа. Компания Huixing поставляет элегазовые выключатели с герметичным резервуаром для наружных подстанций и систем передачи данных с заявленными номинальными напряжениями от 40,5 до 245 кВ и индивидуальными опциями для различных требований проекта. Если вы планируете построить новую подстанцию, проект передачи, подключение к сети возобновляемых источников энергии или модернизацию оборудования,связаться с намичтобы обсудить ваши требования к напряжению, току, отключающей способности, условиям окружающей среды и конфигурации и запросить подходящее техническое решение.
