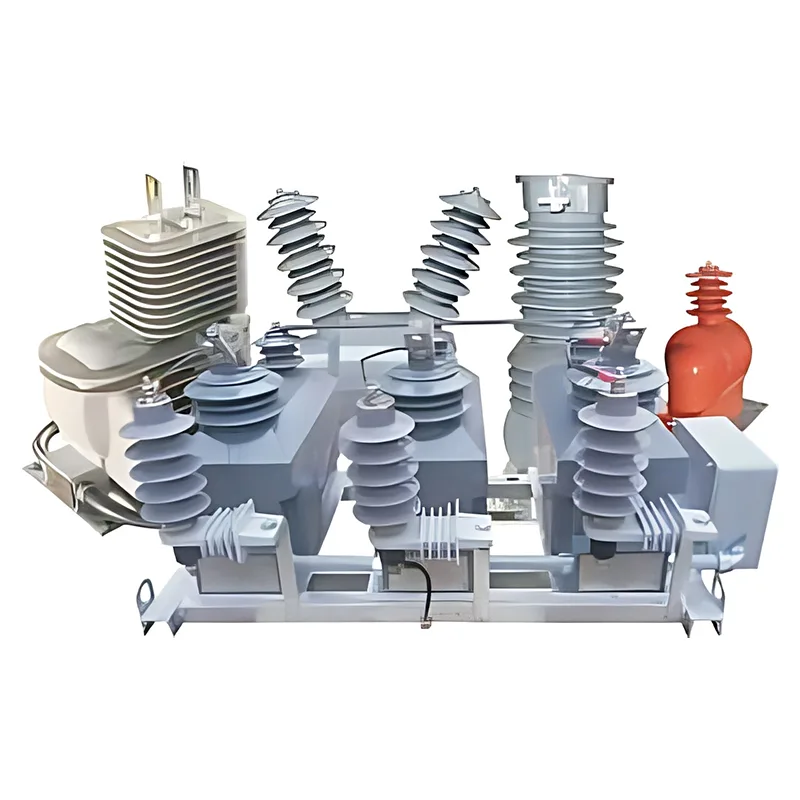

Измерительные трансформаторы среднего напряжения

Измерительные трансформаторы среднего напряжения представляют собой основные датчики и измерительные устройства для систем распределения электроэнергии 10–17,5 кВ. Они точно понижают высокие токи и напряжения до стандартных сигналов низкого уровня для измерения энергии, мониторинга системы и релейной защиты. Выступая в качестве жизненно важных связующих звеньев между высоковольтными силовыми цепями и низковольтными системами управления, они соответствуют международным стандартам и обеспечивают надежную поддержку данных для безопасной, эффективной и стабильной работы сети.

Основные области применения

Схемы измерения и защиты на наружных подстанциях

Устанавливаемые в контурах измерения и защиты на открытых подстанциях 10–17,5 кВ, они синхронно собирают сигналы тока и напряжения для удовлетворения требований высокоточного учета энергии. Полностью соответствующие стандартам IEC 60044-1 и ANSI C57.13, они обеспечивают высокоточный и стабильный сбор данных для выставления счетов за электроэнергию и управления работой сети.

Схемы защиты распределительных линий и оборудования

Применяемые в схемах защиты распределительных линий среднего напряжения, силовых трансформаторов и батарей конденсаторов, эти трансформаторы выдерживают номинальный кратковременный тепловой ток 80In в течение 1 секунды и номинальный динамический ток 2,5×80In. Они быстро улавливают сигналы неисправности для поддержки защиты от перегрузки и короткого замыкания силового оборудования.

Аксессуар для наружного электрооборудования

Разработанные как соответствующие интегрированные компоненты для наружных выключателей на столбе, кольцевых главных блоков и другого наружного силового оборудования, они оснащены настенными проходными изоляторами типа CPE. Такая конструкция обеспечивает стабильную работу на открытом воздухе без дополнительных защитных кожухов или вспомогательных конструкций.

Компактные распределительные установки в ограниченном пространстве

Эти интегрированные литые трансформаторы, идеально подходящие для компактных распределительных станций и подстанций коробчатого типа с ограниченным пространством, объединяют 3CT и 3PT в одном блоке, что значительно сокращает пространство для установки. Благодаря уровню изоляции клемм 600 В они идеально подходят для плотно расположенных силовых установок.

Убедительные технические преимущества

Измерительные трансформаторы среднего напряжения обладают пятью выдающимися техническими преимуществами, что делает их идеальными продуктами для современных распределительных сетей среднего напряжения:

Интегрированный дизайн экономит пространство и снижает затраты

Цельная литая конструкция, объединяющая 3CT и 3PT, исключает раздельную установку трансформаторов тока и напряжения. Он эффективно минимизирует пространство для установки, упрощает монтаж проводки на объекте и снижает общие затраты на строительство проекта.

Превосходная адаптируемость к внешним условиям и эксплуатационная надежность

Благодаря высокоэффективной изоляции из литой смолы с уровнем изоляции 17,5/38/95 кВ они обеспечивают превосходную устойчивость к атмосферным воздействиям и подходят для прямой наружной установки. Они могут выдерживать серьезные термические и электродинамические воздействия, вызванные короткими замыканиями, и имеют сверхнизкую интенсивность долговременных отказов.

Исключительная перегрузочная способность для сложных условий эксплуатации

Они поддерживают непрерывную работу при токе 120 % от номинального (1,2 In) и могут работать при перегрузке по току 130–150 % в течение до 8 часов. Отличная адаптируемость к перегрузкам соответствует требованиям современных распределительных сетей при частых колебаниях нагрузки.

Двойная надежность для функций измерения и защиты

Благодаря коэффициенту безопасности прибора FS=5 и стабильному напряжению вторичной обмотки 3 кВэф они обеспечивают точную передачу сигнала. Они соответствуют высоким стандартам точности измерения энергии и выдают надежные сигналы отключения для защитных устройств. Полностью соответствующие стандартам IEC 61869-1 и IEC 61869-4, они обеспечивают широкую совместимость с глобальными сетевыми объектами.

Простая установка, низкие эксплуатационные расходы, длительный срок службы

Их компактная предварительно откалиброванная конструкция не требует сложного ввода в эксплуатацию на месте и позволяет устанавливать на открытом воздухе без дополнительной защиты. Корпус из литой смолы обеспечивает превосходную защиту от влаги, пыли и старения, практически не требуя регулярного обслуживания. Для обеспечения долговременной стабильной работы, высокой практичности и экономической эффективности необходимы только регулярные визуальные проверки.
