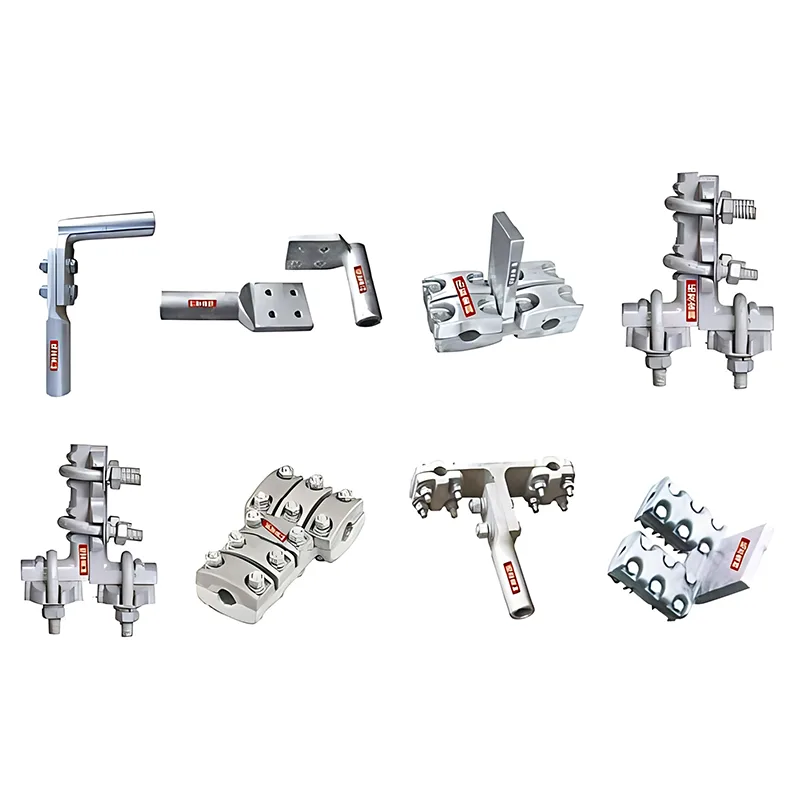

Фитинг Т-образного соединителя линии передачи

Фитинги для Т-образных соединителей линий электропередачи являются важными компонентами ответвлений воздушных линий электропередачи и шинных систем подстанций. Они широко используются для шунтирования тока и разветвления проводов в проектах электропередачи. Обладая проверенными эксплуатационными характеристиками и стандартизированной конструкцией, они обеспечивают стабильные механические свойства и отличную электропроводность для высоковольтных энергетических сетей.

Основные сценарии применения

Разветвление воздушных линий и шин подстанций

Эти фитинги с Т-образным соединителем линии электропередачи в основном используются на воздушных линиях и подстанциях для отвода ответвлений от главных шин в Т-образной конфигурации, обеспечивая надежные соединения между основными проводниками и ответвленными линиями. Они служат ключевыми компонентами распределения электроэнергии в системах передачи.

Совместимость с несколькими типами проводников

Доступны конструкции с болтовым соединением (L-тип) и компрессионным (Y-тип), подходящие для широкого диапазона поперечных сечений проводников. Для проводов малого сечения также доступны зажимы с параллельными пазами и U-образными соединениями, отвечающие различным требованиям к разветвлению.

Применение в высоковольтных энергосистемах

Подходящие для энергосистем напряжением 330 кВ и выше, они полностью удовлетворяют требованиям по ответвленному соединению и изоляции высоковольтных линий электропередачи.

Ключевые преимущества

Высокая надежность соединения

К усилию зажима проводника предъявляются строгие технические требования: сила захвата должна составлять не менее 10 % от нормативного сопротивления проводника на разрыв. Для болтовых зажимов для проводов диаметром более 49 мм прочность захвата должна быть не менее 3 %, обеспечивающая устойчивое механическое соединение.

Отличные электрические характеристики

Их сопротивление постоянному току не выше, чем у проводника равной длины, а повышение температуры под нагрузкой ниже, чем у проводника. Это эффективно снижает потери мощности и обеспечивает эффективную передачу тока.

Сильная адаптивность к высокому напряжению

В приложениях с напряжением 330 кВ и выше видимая корона не возникает при 1,05-кратном максимальном рабочем напряжении, что соответствует требованиям к изоляции и стабильности электрического поля в средах с высоким напряжением.

Четкая идентификация модели

В моделях используются стандартные буквенные коды (T для Т-образного соединения, Y для компрессионного типа, L для болтового типа) с цифрами, обозначающими номинальную площадь поперечного сечения соответствующего проводника. Это обеспечивает легкий выбор и широкую совместимость.

Гибкие методы установки

Доступны как болтовые, так и компрессионные варианты установки, что позволяет выбирать их в зависимости от размера проводника и условий площадки. Соединения U-типа можно использовать для проводников малого сечения, что снижает сложность монтажа.

Эта серия фитингов, являющаяся критически важным компонентом ответвлений линий электропередачи, обеспечивает стабильные механические характеристики, превосходные электрические параметры и гибкость установки. Это идеальное решение для Т-образного разветвления воздушных линий и шин подстанций, надежно обеспечивающее безопасную и стабильную работу энергосистем.
