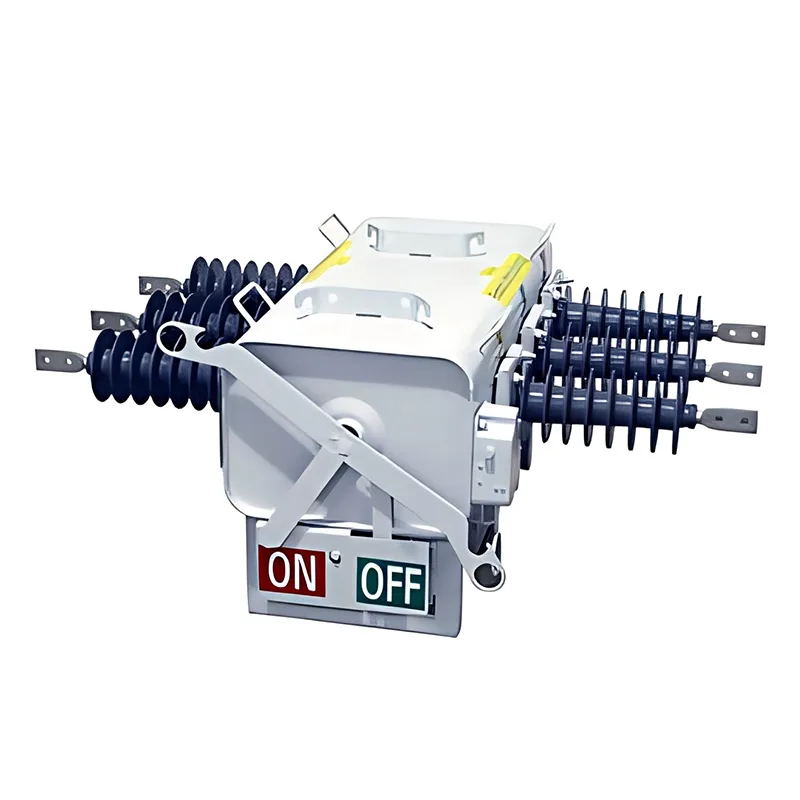

Выключатели нагрузки

Выключатели нагрузки среднего напряжения — это универсальные коммутационные устройства, предназначенные для управления и изоляции электрических нагрузок в системах распределения электроэнергии 10–35 кВ. Являясь важными компонентами повышения гибкости и надежности сети, эти устройства обеспечивают безопасное переключение токов нормальной нагрузки и обеспечивают возможность временной изоляции неисправностей. Выключатели нагрузки среднего напряжения, предназначенные как для внутреннего, так и для наружного применения, стали предпочтительным решением для секционирования линий, защиты трансформаторов и удаленных распределительных точек, где полные автоматические выключатели были бы излишне сложными и дорогостоящими.

Ключевые сценарии развертывания

Секционирование и связующие точки в воздушных распределительных сетях

Устанавливаемые в точках секционирования и связи наружных распределительных линий напряжением 10–35 кВ, они часто могут включать и отключать номинальные токи нагрузки. Это обеспечивает управление секциями линий, перераспределение нагрузки и временную изоляцию поврежденных участков, что значительно повышает эксплуатационную гибкость распределительных сетей.

Высоковольтные стороны и клеммы ответвлений трансформаторной подстанции

Эти устройства, установленные на стороне высокого напряжения распределительных трансформаторных подстанций и на концах ответвлений, работают совместно с предохранителями. В нормальных условиях эксплуатации они выполняют операции переключения тока нагрузки, а предохранители быстро устраняют повреждения от короткого замыкания, создавая эффективную комбинацию «управление + защита».

Интеграция наружного оборудования, монтируемого на столбе

Они совместимы с наружным оборудованием, монтируемым на столбе, в городских и сельских распределительных сетях, включая аксессуары кольцевых главных блоков и клеммы устройств компенсации реактивной мощности. Эти выключатели нагрузки среднего напряжения надежно работают в широком диапазоне температур от -40°C до +70°C, адаптируются к высокоагрессивным средам и применимы на высоте до 3000 метров, идеально адаптируясь к сложным условиям эксплуатации на открытом воздухе.

Автоматизированные распределительные станции и удаленные местоположения

Идеально подходит для необслуживаемых распределительных станций, подстанций коробчатого типа и удаленных распределительных площадок. Они поддерживают как ручной, так и автоматический режимы работы, обеспечивая нормальное переключение нагрузки и временное устранение неисправностей без постоянного контроля на месте, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

Очевидные эксплуатационные преимущества

Выключатели нагрузки среднего напряжения обладают четырьмя основными эксплуатационными преимуществами, что делает их незаменимым оборудованием в современных системах распределения электроэнергии:

Комбинированные возможности управления и защиты

Они способны замыкать, проводить и отключать номинальные токи нагрузки в нормальных условиях цепи и обладают выдающимися характеристиками частого переключения. Несмотря на то, что они не могут самостоятельно прерывать полные токи короткого замыкания, они могут работать вместе с последовательно соединенными предохранителями для эффективной борьбы с короткими замыканиями, подходящими для сегментации линий, соединительных линий, ответвлений и других разнообразных сценариев.

Оптимизированная структура и высокая экономическая эффективность

В отличие от автоматических выключателей, выключатели нагрузки среднего напряжения не требуют сложных систем гашения дуги или требуют только базовых дугогасительных конструкций, имеющих меньшие размеры и меньшую стоимость. Компактная конструкция упрощает общую компоновку электрораспределительного оборудования и снижает инвестиции в проект, а также занимаемое пространство.

Сильная адаптация к окружающей среде и долговечность

Корпус изготовлен из нержавеющей стали 304 с порошковой обработкой, обеспечивающей превосходную коррозионную стойкость для стабильной работы в зонах с сильной коррозией. Контакты и контактные пальцы изготовлены из меди Т2 со встроенным покрытием, предотвращающим электрохимическую коррозию. Выключатели стабильно работают на высоте до 3000 метров и при температуре от -40°С до +70°С, обеспечивая высокую надежность работы вне помещений.

Гибкая эксплуатация и более длительный срок службы

Доступны в ручном и автоматическом режиме работы, они могут быть настроены в соответствии с разнообразными требованиями на месте. Имея механический ресурс в 6000 операций, они без сбоев выдерживают длительные частые переключения. Низкие требования к регулярному техническому обслуживанию эффективно снижают эксплуатационные расходы электросетей и уменьшают частоту отключений электроэнергии.
