Как высоковольтный разъединитель может повысить безопасность и надежность в современных энергосистемах

Разъединитель высокого напряженияявляется важнейшим компонентом безопасной электрической изоляции в системах передачи, распределения, подстанциях и промышленных энергосистемах.Хуэйсинпоставляет высоковольтные разъединители серии GW4 с классами напряжения от 40,5 кВ до 252 кВ, сочетающие в себе видимую изоляцию, надежную изоляцию, устойчивость к коррозии и гибкую установку для требовательных наружных источников питания.

Разъединитель высокого напряжения предназначен для создания хорошо видимого изолирующего зазора после обесточивания высоковольтной цепи. В отличие от автоматического выключателя, он в основном используется для электрической изоляции, а не для прерывания тока повреждения. Это делает его важным устройством безопасности во время проверки оборудования, технического обслуживания, операций переключения и настройки энергосистемы.

Серия GW4 от Huixing использует двухколонную горизонтальную вращающуюся конструкцию и охватывает классы напряжения 40,5 кВ, 72,5 кВ, 126 кВ, 145 кВ, 170 кВ и 252 кВ. Его конструкция включает в себя высокопрочные проводящие компоненты из алюминиевого сплава, устойчивое к коррозии оборудование, дополнительные заземлители и изоляционные конструкции, предназначенные для сложных условий эксплуатации на открытом воздухе.

Оглавление

1. Что такое разъединитель высокого напряжения?
2. Почему важен разъединитель высокого напряжения?
3. Как работает высоковольтный разъединитель GW4?
4. Где используются разъединители высокого напряжения?
5. Каковы основные преимущества?
6. Какие технические параметры следует учитывать покупателям?
7. Как выбрать правильную модель?
8. Часто задаваемые вопросы
9. Заключение

Что такое разъединитель высокого напряжения?

Разъединитель высокого напряжения, также известный как изолятор высокого напряжения, представляет собой механическое коммутационное устройство, используемое для обеспечения электрической изоляции в цепях высокого напряжения. Его основная цель — отделить часть электрической системы от сети под напряжением, чтобы обслуживающий персонал мог работать с оборудованием в надлежащих условиях безопасности.

Одной из наиболее важных его характеристик является видимый изоляционный зазор, образующийся при размыкании главных контактов. Это физическое разделение обеспечивает прямую индикацию того, что соответствующий участок цепи изолирован.

Важно отличать разъединитель от автоматического выключателя. Автоматический выключатель предназначен для прерывания нормального тока нагрузки и тока повреждения, тогда как разъединитель обычно срабатывает, когда цепь уже обесточена, и предназначен для создания безопасной точки изоляции.

• Обеспечивает видимую точку электрической изоляции.
• Обеспечивает безопасное обслуживание высоковольтного оборудования.
• Помогает разделить шины, трансформаторы, линии и автоматические выключатели.
• Может быть оснащен заземлителем для дополнительной безопасности.
• Поддерживает схемы коммутации на подстанциях и системах передачи.

Почему важен разъединитель высокого напряжения?

Высоковольтная инфраструктура требует нескольких уровней защиты, поскольку электрические неисправности, случайное включение питания и неправильное переключение могут привести к серьезному повреждению оборудования и опасности для персонала. Правильно спроектированный разъединитель вносит свой вклад в эту архитектуру безопасности, создавая надежную точку физической изоляции.

Например, на подстанции для технического обслуживания может потребоваться отключение трансформатора, секции шин, линии электропередачи или автоматического выключателя от сети, находящейся под напряжением. После того как соответствующая цепь обесточена и требуемая последовательность коммутаций завершена, разъединитель может обеспечить необходимую изоляцию.

В системах, включающих заземлитель, механическая блокировка может помочь обеспечить правильную последовательность действий между главным разъединителем и механизмом заземления. Это снижает вероятность небезопасной работы и помогает улучшить общую дисциплину переключения.

Как работает высоковольтный разъединитель GW4?

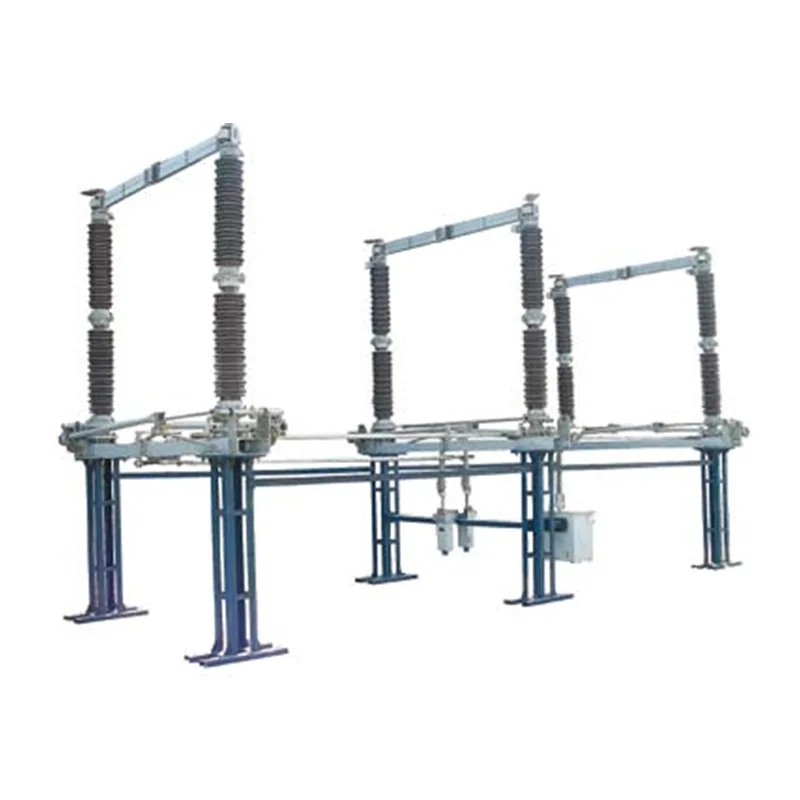

В серии GW4 используется двухколонная горизонтальная вращающаяся конструкция. Когда механизм работает, проводящие компоненты вращаются, создавая открытое изоляционное расстояние. Образующийся зазор обеспечивает видимое разделение между изолированной цепью и стороной под напряжением.

В проводящем стержне используется профиль из высокопрочного алюминиевого сплава, а гибкое медное плетеное соединение помогает поддерживать надежную электропроводность. В контактной конструкции используются пружины из нержавеющей стали внешнего давления для поддержания стабильного контактного давления и устойчивости к коррозии.

При наружной установке открытые металлические компоненты подвергаются горячему цинкованию, а компоненты трансмиссии могут включать штифты из нержавеющей стали и композитные втулки. Такой выбор конструкции особенно ценен там, где оборудование подвергается воздействию дождя, снега, солевых брызг, промышленной пыли, перепадов температуры и других воздействий окружающей среды.

Некоторые конфигурации могут также включать в себя регулировочные кольца и защитные крышки. Эти компоненты помогают улучшить распределение электрического поля и уменьшить радиопомехи в требовательных высоковольтных приложениях.

Где используются разъединители высокого напряжения?

Разъединитель высокого напряжения может применяться в широком спектре электрической инфраструктуры. Соответствующий класс напряжения, номинальный ток, уровень изоляции, механическая конфигурация и экологическое проектирование зависят от проекта.

Электростанции и подстанции

На тепловых, гидроэлектростанциях, солнечных и других объектах электроэнергетики разъединители могут изолировать трансформаторы, автоматические выключатели, шины и другое основное оборудование. На подстанциях они могут поддерживать секционирование шин и изоляцию для обслуживания.

Сети передачи и распределения

Высоковольтные линии электропередачи требуют надежного изолирующего оборудования для технического обслуживания и коммутации. В зависимости от конфигурации системы разъединители также могут использоваться с трансформаторами напряжения и ограничителями перенапряжения.

Проекты возобновляемой энергетики

Крупные фотоэлектрические и ветроэнергетические установки требуют надежного коммутационного и изоляционного оборудования. Конфигурации 40,5 кВ и 72,5 кВ могут подойти для конкретных приложений, использующих возобновляемые источники энергии, тогда как модели с более высоким напряжением могут поддерживать подключение к сети и инфраструктуру подстанций.

Промышленные энергетические системы

Металлургические заводы, химические предприятия и другие крупные промышленные объекты часто используют системы распределения высокого напряжения. Прочный разъединитель может обеспечить изоляцию высоковольтного оборудования мастерской при обслуживании, обеспечивая при этом устойчивость к вибрации и загрязненной среде.

Железнодорожные и специальные системы высокого напряжения

Специализированные высоковольтные установки, включая системы тягового электроснабжения железных дорог, могут извлечь выгоду из механизмов механической блокировки, которые координируют работу главного разъединителя и заземлителя.

Каковы основные преимущества разъединителя высокого напряжения?

Для покупателей, оценивающих поставщика разъединителей высокого напряжения, электрические характеристики являются лишь частью решения. Механическая надежность, устойчивость к воздействию окружающей среды, требования к техническому обслуживанию и гибкость конфигурации могут оказывать не менее важное влияние на производительность жизненного цикла.

• Широкий диапазон напряжения:Серия GW4 охватывает классы напряжения от 40,5 кВ до 252 кВ.
• Надежный ток:Конфигурации поддерживают номинальные токи до 6300 А.
• Высокие изоляционные характеристики:Во всем диапазоне доступны различные уровни устойчивости к промышленной частоте и грозовому импульсу.
• Наружная долговечность:Оцинкованные металлические компоненты и устойчивые к коррозии механические детали помогают выдерживать суровые погодные условия.
• Гибкая конфигурация заземления:Заземлители могут быть установлены на любой стороне основания с одинарным или двойным заземлителем.
• Сниженные требования к техническому обслуживанию:Модульные компоненты и механическая конструкция, ориентированная на техническое обслуживание, упрощают осмотр и замену.
• Адаптивность к суровым условиям:Изделие рассчитано на температуру от -40°C до +40°C, сильный ветер до 34 м/с, ледяное покрытие толщиной до 10 мм и работу на высоте до 4000 м.

Какие технические параметры следует учитывать покупателям?

Технический выбор всегда должен основываться на фактической электрической сети, условиях окружающей среды, конфигурации установки и применимых стандартах проекта. Следующие типичные характеристики иллюстрируют диапазон, доступный в серии GW4.

Другие параметры выбора включают выдерживаемое напряжение промышленной частоты, выдерживаемое напряжение грозового импульса, путь утечки, расстояние изоляции, механическую нагрузку на клеммы, прочность изолятора, конфигурацию установки и требования к заземлению.

Как выбрать правильную модель?

Выбор правильного разъединителя высокого напряжения требует не только соответствия номинальному напряжению системы. Профессиональная проверка технических характеристик должна учитывать всю рабочую среду и электрическую сеть.

1. Определите напряжение системы.Выберите класс напряжения, который соответствует фактическим требованиям к координации сети и изоляции.
2. Подтвердите постоянный ток.Номинальный ток должен быть достаточным для нормальных условий эксплуатации и ожидаемой нагрузки системы.
3. Оцените условия короткого замыкания.Проверьте требования к кратковременному и пиковому току в сравнении с ожидаемым уровнем неисправности.
4. Ознакомьтесь с требованиями к изоляции.Учитывайте выдерживаемое напряжение промышленной частоты, выдерживаемое напряжение грозового импульса, путь утечки, высоту над уровнем моря и уровень загрязнения.
5. Оцените среду установки.Температура, ветер, лед, соляные брызги, промышленное загрязнение, высота над уровнем моря и сейсмические условия могут повлиять на соответствующую конфигурацию.
6. Определите схему заземления.Определите, требуется ли одинарный заземлитель, конфигурация с двойным заземлителем или другое расположение.
7. Проверьте требования к механике и техническому обслуживанию.Учитывайте рабочую частоту, пространство для установки, доступ для обслуживания и совместимость с существующей планировкой подстанции.

Для крупных проектов по передаче и распределению рекомендуется техническая связь с опытным производителем перед окончательной доработкой спецификации оборудования. Это помогает гарантировать, что выбранная конфигурация соответствует электрическим, механическим и экологическим требованиям системы.

Часто задаваемые вопросы о высоковольтных разъединителях

Каково основное назначение разъединителя высокого напряжения?

Основная цель — обеспечить надежную электрическую изоляцию и видимый изоляционный зазор в высоковольтной цепи после надлежащего обесточивания цепи. Он поддерживает безопасные процедуры обслуживания и переключения.

В чем разница между разъединителем и автоматическим выключателем?

Автоматический выключатель предназначен для прерывания нормального тока нагрузки и тока повреждения, тогда как разъединитель в первую очередь предназначен для установления электрической изоляции. Разъединитель обычно не следует использовать в качестве замены автоматического выключателя, когда требуется отключение при возникновении неисправности.

Какой диапазон напряжения охватывает серия Huixing GW4?

Серия GW4 охватывает классы напряжения от 40,5 кВ до 252 кВ, включая конфигурации 40,5 кВ, 72,5 кВ, 126 кВ, 145 кВ, 170 кВ и 252 кВ.

Может ли разъединитель высокого напряжения быть оснащен заземлителем?

Да. Серия GW4 может быть оснащена заземлителями, включая схемы с одинарным и двойным заземлением. Механическая блокировка также может помочь контролировать последовательность операций.

Подходит ли серия GW4 для наружного применения?

Да. Конструкция предназначена для наружных энергосистем и включает в себя устойчивые к коррозии механические компоненты и открытые стальные детали, оцинкованные методом горячего погружения. Указанные экологические возможности также включают температуру от -40°C до +40°C и сильные погодные условия на открытом воздухе.

Вывод: зачем выбирать высоковольтный разъединитель для критически важной энергетической инфраструктуры?

НадежныйРазъединитель высокого напряженияобеспечивает необходимый уровень электрической изоляции для подстанций, сетей передачи, проектов возобновляемой энергетики, электростанций и промышленных высоковольтных систем. Серия GW4 с классами напряжения от 40,5 до 252 кВ, прочной изоляцией, коррозионно-стойкой конструкцией, гибкими конфигурациями заземления и механической выносливостью не менее 5000 операций разработана для требовательных применений в энергосистемах.

Для инженеров-проектировщиков, EPC-подрядчиков, коммунальных предприятий и покупателей силового оборудования, которые ищут надежного китайского производителя и поставщика, Huixing может предоставить решения по изоляции высокого напряжения, адаптированные к различным уровням напряжения, номинальным токам, условиям окружающей среды и требованиям к установке.Связаться с намисегодня, чтобы обсудить спецификации вашего проекта, запросить техническую информацию и найти подходящую конфигурацию разъединителя высокого напряжения для вашей энергосистемы.
