Высоковольтные предохранители предельного тока для масляных трансформаторов являются основными защитными компонентами, используемыми в распределительных сетях среднего напряжения 10–40,5 кВ. Обладая превосходной совместимостью с масляным погружением и токоограничивающей отключающей способностью на уровне миллисекунд, они являются важным оборудованием для обеспечения безопасной работы масляных трансформаторов. Ниже приводится подробный обзор их основных сценариев применения и заметных преимуществ в производительности, подчеркивающих их технические преимущества и практическую ценность в строительстве современной энергетической инфраструктуры.
Эти профессиональные защитные предохранители, адаптированные к уникальным условиям эксплуатации масляных трансформаторов, широко применяются в различных областях энергосистем:
Они действуют как основная защита со стороны высокого напряжения для трансформаторов и подстанций американского типа. Доступны с шинным соединением или вставными конструкциями с сухим бочонком, они могут быть установлены непосредственно внутри баков трансформаторного масла. Созданные с использованием трехслойной уплотнительной конструкции, оптимизированной для сред, наполненных маслом, они обеспечивают выдающиеся характеристики герметизации и блокируют проникновение влаги, которое может ухудшить изоляционные свойства. Они в основном защищают трансформаторы от коротких замыканий внутренней обмотки, пробоя изоляции и короткого замыкания на вторичной стороне, эффективно предотвращая перегорание или взрыв трансформатора, вызванные перегревом и электродинамическим напряжением.
В городских и сельских распределительных сетях эти предохранители устанавливаются на стороне высокого напряжения масляных трансформаторов наружной установки на опоре. При использовании в сочетании с выключателями нагрузки они представляют собой экономичное и высокоэффективное защитное решение. Они могут выдерживать суровые условия окружающей среды, включая солевые брызги, песчаные бури и резкие колебания температуры, а также быстро изолировать неисправности, чтобы остановить распространение неисправностей по всей электросети, обеспечивая стабильное электроснабжение для бытовых и промышленных пользователей.
В коллекторных цепях ветряных электростанций и фотоэлектрических электростанций эти предохранители обеспечивают надежную защиту подключенных к сети масляных трансформаторов. Переменная и прерывистая выходная мощность от возобновляемых источников энергии имеет тенденцию генерировать нестабильный пусковой ток намагничивания трансформатора. Эти предохранители могут точно отличить нормальный пусковой ток от тока повреждения, чтобы избежать ложного срабатывания, гарантировать точное измерение напряжения и стабильную релейную защиту, а также обеспечить безопасное подключение к сети возобновляемых источников энергии.
Эти предохранители, которые обычно используются в распределительных системах высокого напряжения на сталелитейных, химических, цементных и других промышленных предприятиях, адаптируются к требовательным и сложным промышленным нагрузкам и обеспечивают надежную защиту от перегрузки и короткого замыкания для масляных трансформаторов. Их компактная компоновка хорошо подходит для узких промышленных распределительных помещений, а съемная конструкция обеспечивает быструю замену, что значительно сокращает время обслуживания и минимизирует потери при простое производства.
Эти предохранители специально разработаны для работы в маслонаполненных средах. Соединения между торцевыми крышками и трубками предохранителей имеют конструкцию двойного уплотнения с резиновыми прокладками и маслостойким клеем, что эффективно предотвращает утечку трансформаторного масла и проникновение внешней влаги. В некоторых моделях с высокими техническими характеристиками используется вставная конструкция основания с сухим стволом, при этом плавкие предохранители размещаются в сухих стволах, изолированных от трансформаторного масла. Такая конструкция обеспечивает стабильную внутреннюю безопасность масляной системы, позволяет заменять предохранители без слива трансформаторного масла и эффективно сокращает ежедневные затраты на техническое обслуживание.
Обладая превосходными токоограничивающими свойствами, высоковольтный предохранитель ограничения тока для масляных трансформаторов может завершить отключение короткого замыкания в течение 3–6 миллисекунд, что намного быстрее, чем обычные автоматические выключатели, которые обычно занимают десятки миллисекунд. Они эффективно сдерживают рост тока короткого замыкания с коэффициентом ограничения тока ниже 0,35, снижая электродинамическое воздействие и тепловые повреждения оборудования, чтобы полностью защитить обмотки трансформатора и системы изоляции и снизить затраты на ремонт неисправностей. Кроме того, их точные обратные время-токовые характеристики (допуск в пределах ±10%) позволяют выдерживать нормальный пусковой ток намагничивания трансформатора и избегать нежелательных отключений.

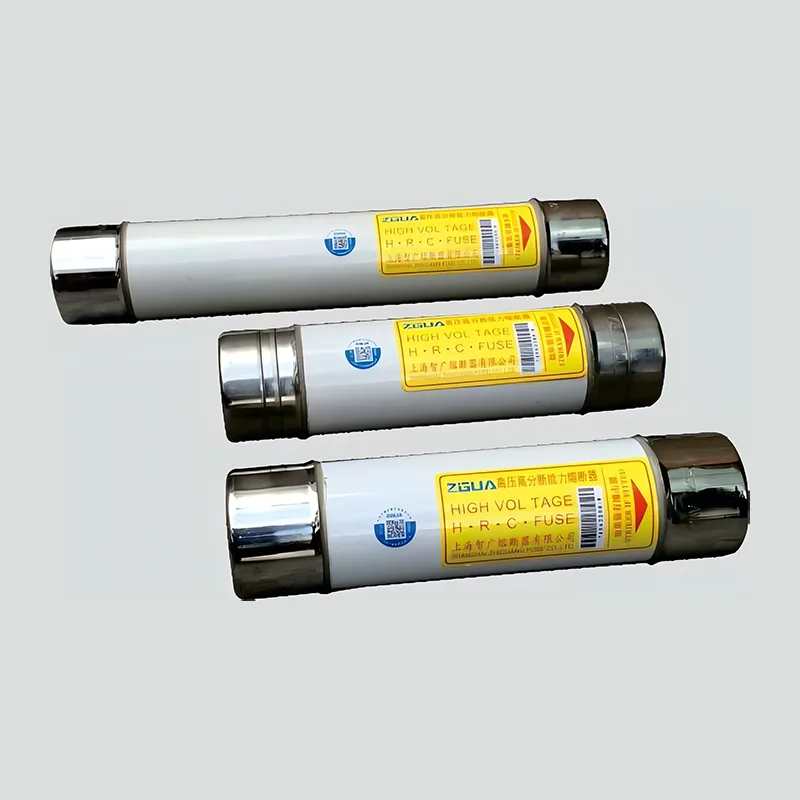

Предохранители, изготовленные из герметичных фарфоровых трубок, заполненных кварцевым песком, могут быстро охлаждать и гасить электрические дуги, возникающие во время плавления, избегая повторного зажигания дуги и переходных перенапряжений. Трубки предохранителей изготовлены из жаростойкого и высокопрочного оксида алюминия с отключающей способностью более 1000 МВА. Они обеспечивают стабильное размыкание цепи при повреждении и предотвращают такие опасности, как межфазное короткое замыкание и взрыв оборудования, полностью соответствуя строгим критериям безопасности для масляного электрооборудования.
Легкие и компактные, предохранители подходят для установки в различных местах, особенно в устройствах с ограниченным пространством, таких как трансформаторы, монтируемые на подставке в американском стиле. Съемная конструкция позволяет заменять предохранители без использования сложных инструментов; один рабочий может завершить всю операцию вне бака трансформатора за 5–10 минут, что значительно сокращает циклы технического обслуживания и продолжительность отключения электроэнергии. Оснащенные унифицированными стандартными интерфейсами, они обеспечивают полную совместимость с выключателями нагрузки, блоками кольцевой сети и другим силовым оборудованием, что упрощает инженерное проектирование и строительные работы на местах.
По сравнению с высоковольтными выключателями, эти предохранители тока высокого напряжения для масляных трансформаторов требуют гораздо меньших первоначальных инвестиций, их стоимость составляет всего от 1/5 до 1/10 стоимости автоматических выключателей. Обладая простой конструкцией без сложных механических рабочих компонентов, они практически не нуждаются в регулярном обслуживании. Благодаря длительному сроку службы и низкой частоте отказов они образуют высокоэкономичную схему защиты в сочетании с выключателями нагрузки, что делает их идеальными для широкомасштабного продвижения в распределительных сетях. Быстрая локализация неисправностей также уменьшает объем и продолжительность простоев, повышая общую надежность энергоснабжения сети и снижая косвенные экономические потери.
