Краткое содержание статьи: A предохранитель трансформаторапредставляет собой компактное, но ответственное защитное устройство, предназначенное для отключения трансформатора от энергосистемы при возникновении аномальных условий тока. Правильно выбранные предохранители могут ограничить энергию короткого замыкания, снизить тепловые и механические нагрузки, предотвратить повреждения от серьезных неисправностей и помочь сохранить стабильность окружающей распределительной сети. В этой статье объясняется, как работают предохранители трансформаторов, где они используются, как выбрать правильный тип и какие практические факторы следует учитывать инженерам при проектировании надежной системы защиты трансформатора.
A предохранитель трансформатораЭто компонент электрической защиты, используемый для отключения трансформатора, когда ток выходит за пределы безопасного рабочего состояния. Обычно он устанавливается на первичной или высоковольтной стороне распределительных трансформаторов, трансформаторов напряжения, масляных трансформаторов, сухих трансформаторов и соответствующего оборудования среднего напряжения.
Основной принцип прост: предохранитель содержит специально разработанный плавкий элемент, который реагирует на чрезмерный ток. Когда ток и возникающий в результате нагрев превышают расчетные рабочие характеристики элемента, элемент плавится и разрывает электрическую цепь. В зависимости от конструкции предохранителя дугогасительная среда и токоограничивающая структура помогают погасить электрическую дугу и контролировать энергию, выделяющуюся во время прерывания.
Этот простой принцип работы дает важное преимущество. Предохранитель трансформатора не требует сложной схемы управления для выполнения своей основной защитной функции. При правильном выборе он может быстро реагировать на серьезные неисправности, оставаясь при этом стабильным во время нормальной работы трансформатора.
Для распределительных сетей это важно, поскольку неисправность трансформатора может затронуть гораздо больше, чем одну единицу оборудования. Серьезная внутренняя неисправность может привести к повреждению обмоток, изоляции, вводов, кабелей или распределительного устройства, а также может привести к длительному отключению других нагрузок, подключенных к той же сети.
Следовательно, предохранители трансформатора обычно считаются частью более широкой стратегии защиты, а не изолированным компонентом. В зависимости от установки они могут работать вместе с выключателями нагрузки, автоматическими выключателями, ограничителями перенапряжения, реле и устройствами защиты вторичной стороны.
Работу трансформаторного предохранителя можно понять в несколько этапов.
Для высоковольтных токоограничивающих конструкций процесс прерывания может происходить чрезвычайно быстро. Цель состоит не просто в размыкании цепи, а в уменьшении количества энергии повреждения, попадающей в защищаемый трансформатор.
Это особенно важно при коротких замыканиях большой силы. Без адекватной защиты возникающий ток может создавать сильные электромагнитные силы и термические напряжения в обмотках трансформатора. Быстрое прерывание может уменьшить эти напряжения и помочь предотвратить перерастание относительно локализованной неисправности в серьезное повреждение оборудования.
Предохранитель трансформатора может использоваться в нескольких нештатных условиях эксплуатации, хотя точная защитная способность зависит от его конструкции, номинала, положения установки и координации с другими защитными устройствами.
Короткие замыкания могут создавать токи, во много раз превышающие обычный ток нагрузки трансформатора. Подходящий высоковольтный токоограничивающий предохранитель предназначен для прерывания таких токов повреждения до того, как они вызовут чрезмерное тепловое и механическое повреждение.
Постоянные или повторяющиеся перегрузки могут повысить температуру трансформатора и ускорить старение изоляции. Определенные конструкции предохранителей трансформатора обеспечивают защиту от перегрузки в соответствии с определенными время-токовыми характеристиками, обеспечивая временные условия работы при отключении цепи при сохранении аномальной перегрузки.
Неисправности обмотки, пробой изоляции и другие внутренние проблемы могут создать опасные условия тока. Первичная защита предохранителем может отключить неисправный трансформатор от распределительной сети и ограничить последствия неисправности.
Защита трансформатора также помогает защитить входное и прилегающее оборудование. Правильно подобранный предохранитель может изолировать вышедший из строя трансформатор без необходимости отключения исправных участков сети.
Однако защиту предохранителями не следует рассматривать как универсальную замену любого другого защитного устройства. Требования к защите трансформатора различаются в зависимости от мощности трансформатора, уровня напряжения, схемы заземления, уровня неисправности сети и применимых электрических стандартов.
Разные трансформаторы требуют разных характеристик предохранителей. Выбор предохранителя только потому, что его напряжение и ток аналогичны номинальному значению трансформатора, может привести к ухудшению защиты или помехам в работе.
| Тип предохранителя | Типичное применение | Основная функция защиты | Типичное рассмотрение |
|---|---|---|---|
| Защитный предохранитель PT | Трансформаторы напряжения и системы учета | Первичная защита от короткого замыкания | Низкий рабочий ток и точные защитные характеристики. |
| Предохранитель токоограничивающего трансформатора | Силовые трансформаторы и распределительные устройства среднего напряжения | Защита от короткого замыкания и выбранной перегрузки | Прерывающая способность и токоограничивающая производительность |
| Масляный трансформаторный предохранитель | Маслонаполненные распределительные трансформаторы | Защита от короткого замыкания и перегрузки | Совместимость масла, уплотнение, температура и конструкция установки |
| Предохранитель защиты от перегрузки | Масляные трансформаторы с переменными нагрузками | Термическая защита от перегрузки | Время-токовые характеристики и тепловое поведение трансформатора |
Например, высоковольтные токоограничивающие предохранители могут использоваться в распределительных устройствах среднего напряжения, кольцевых распределительных устройствах и сборных подстанциях. Применения с масляной погружением требуют дополнительного рассмотрения, поскольку предохранитель работает в среде, где изоляция, температура, давление, уплотнение и совместимость материалов влияют на долгосрочную работу.
Правильный выбор – один из важнейших факторов защиты трансформатора. Предохранитель должен оставаться стабильным в нормальных условиях эксплуатации и достаточно быстро реагировать на аномальные токи.
Прежде чем выбирать предохранитель трансформатора, инженеры должны оценить следующие параметры:
Распространенной ошибкой является выбор предохранителя только на основании номинального тока трансформатора. Реальная проблема защиты более сложна, поскольку предохранитель должен различать временные события, которые являются приемлемыми, и устойчивые, или серьезные неисправности, требующие прерывания.
Включение трансформатора может вызвать временный пусковой ток намагничивания. Этот ток не обязательно является неисправностью, но его величина может значительно превышать нормальный рабочий ток трансформатора.
Если предохранитель выбран без учета пускового режима, он может сработать во время включения трансформатора. Такая нежелательная работа может вызвать ненужные простои, увеличить объем работ по техническому обслуживанию и сделать систему защиты менее надежной.
Следовательно, времятоковая кривая предохранителя должна быть оценена в соответствии с ожидаемыми характеристиками трансформатора.
Хорошо продуманная система защиты стремится к практическому балансу:
Поскольку конструкция трансформатора, конструкция сердечника, мощность, полное сопротивление системы и условия переключения различаются, выбор предохранителя должен основываться на фактических данных оборудования, а не на общем эмпирическом правиле.
Предохранители трансформатора могут быть установлены в разных положениях в зависимости от конструкции трансформатора и архитектуры защиты.
В распределительных системах среднего напряжения токоограничивающие предохранители могут устанавливаться внутри распределительных устройств высокого напряжения. Их можно комбинировать с выключателями нагрузки или вакуумными контакторами для создания компактной системы защиты трансформатора.
В некоторых масляных трансформаторах предохранители могут быть установлены внутри бака трансформатора. Поэтому предохранитель должен быть спроектирован с учетом совместимости с изоляционным маслом и ожидаемыми температурными условиями и давлением.
В некоторых устройствах защиты трансформатора используются предохранители, расположенные вокруг высоковольтного соединения или втулки. Механические размеры, электрические зазоры и условия окружающей среды должны быть тщательно продуманы.
Трансформаторы напряжения имеют электрические характеристики, отличные от силовых трансформаторов, и обычно работают при гораздо меньшем токе. Поэтому для обеспечения соответствующей первичной защиты используются специальные высоковольтные токоограничивающие предохранители.
Следующий обзор может помочь инженерам определить общую роль различных конструкций предохранителей трансформатора во время предварительного выбора оборудования.
| Фактор выбора | Почему это важно | Потенциальная проблема, если ее игнорировать |
|---|---|---|
| Номинальное напряжение | Обеспечивает подходящую изоляцию и характеристики прерывания. | Небезопасное или ненадежное прерывание |
| Текущий рейтинг | Обеспечивает нормальный ток нагрузки трансформатора | Неправильная работа или недостаточная защита |
| Разрывная способность | Определяет, может ли предохранитель безопасно прерывать потенциальный ток короткого замыкания. | Риск серьезного сбоя при прерывании |
| Кривая время-ток | Контролирует реакцию на перегрузку и неисправности. | Плохая координация или ненужные простои |
| Пусковая устойчивость | Предотвращает работу при включении трансформатора | Повторное срабатывание мешающего предохранителя |
| Экологическая совместимость | Поддерживает стабильную работу в реальных условиях площадки. | Ускоренное старение или ненадежная работа |
Правильно выбранный предохранитель – это лишь часть надежной защиты трансформатора. Качество установки, согласование системы, процедуры проверки и замены также влияют на общий результат.
Не заменяйте вышедший из строя предохранитель только путем сопоставления его физических размеров. Электрические характеристики, конструкция, рабочие характеристики и требования к применению также должны совпадать.
Наружные подстанции могут подвергать оборудование воздействию влаги, пыли, перепадам температур и другим воздействиям окружающей среды. При установке внутри помещений могут предъявляться различные требования, связанные с вентиляцией, конструкцией корпуса и свободным пространством.
Первичную защиту трансформатора следует рассматривать вместе с вторичными предохранителями, автоматическими выключателями, защитой фидера и защитой вышестоящей цепи. Плохая координация может привести к ненужному отключению исправного фидера или всей секции подстанции.
Ослабленные или неправильно установленные электрические соединения могут привести к аномальному нагреву и ненужным потерям. Во время технического обслуживания технические специалисты должны соблюдать требования производителя к установке и применимые процедуры электробезопасности.
Перегоревший предохранитель трансформатора не следует автоматически рассматривать как компонент, который просто необходимо заменить. Основной причиной может быть неисправность трансформатора, неисправность кабеля, перегрузка, проблема с изоляцией или другое ненормальное состояние.
Замена предохранителя без изучения исходного события может создать опасный сценарий повторного отказа.
Huixing Zhongdian (Пекин) Electric Co., Ltd.предлагает решения для предохранителей трансформаторов для сетей среднего и высокого напряжения. В ассортимент ее продукции входят специализированные конструкции предохранителей, предназначенные для различных требований к защите трансформаторов, включая защиту трансформаторов напряжения, защиту силовых трансформаторов, масляных трансформаторов и защиту от перегрузки.
Согласно информации о продукции компании, ее ассортимент предохранителей для трансформаторов охватывает применения от низковольтного распределительного оборудования до систем среднего и высокого напряжения, при этом конструкции продукции предназначены для закрытых распределительных устройств, блоков кольцевой сети, сборных подстанций, баков трансформаторов, высоковольтных вводов и измерительного оборудования.

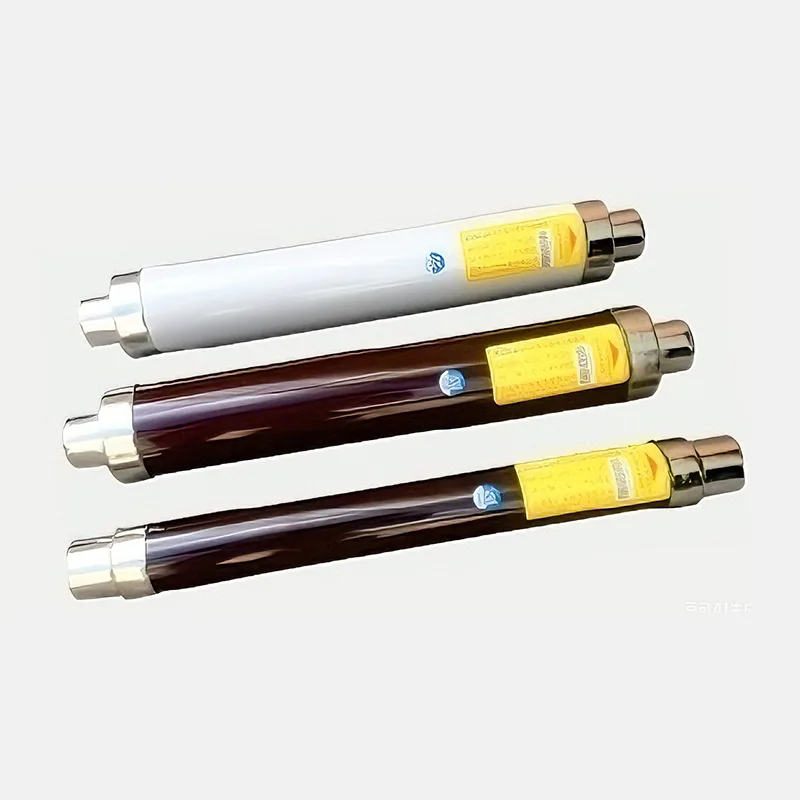

В ассортимент продукции входят высоковольтные токоограничивающие предохранители для трансформаторов напряжения, силовых трансформаторов и масляных трансформаторов. Некоторые конструкции предназначены для систем напряжением до 40,5 кВ, тогда как доступные номинальные токи варьируются в зависимости от конкретного семейства предохранителей и применения.
Для инженеров и отделов закупок этот широкий ассортимент продукции может быть полезен, когда проект требует разных характеристик предохранителей для нескольких конфигураций трансформаторов.
Важные факторы отбора по-прежнему должны быть подтверждены для каждого проекта, в том числе:
Для индивидуальных проектов защиты трансформаторов крайне важно сообщить производителю полные электрические и экологические требования. Это дает поставщику достаточно информации, чтобы рекомендовать подходящую конструкцию предохранителя, а не полагаться только на номинальное значение тока.
Основная цель – отключить трансформатор, когда чрезмерный ток, вызванный неисправностью или, в зависимости от конструкции предохранителя, перегрузкой, достигает рабочих характеристик предохранителя. Это помогает ограничить повреждение трансформатора и предотвращает дальнейшее влияние неисправности на более широкую электрическую сеть.
Некоторые конструкции предохранителей трансформатора обеспечивают защиту как от перегрузки, так и от короткого замыкания, тогда как другие оптимизированы для конкретных условий неисправности. Фактическая функция защиты зависит от типа предохранителя, времятоковых характеристик, применения трансформатора и конструкции системы.
Отключающая способность указывает уровень тока повреждения, который предохранитель предназначен для безопасного отключения при определенных условиях. Если предполагаемый ток повреждения в точке установки превышает отключающую способность предохранителя, система защиты может не работать должным образом.
При включении трансформатора может возникнуть пусковой ток намагничивания. Если выбранный предохранитель не имеет соответствующего пускового допуска или его времятоковые характеристики не подходят, он может сработать при нормальном включении.
Да. Специальные конструкции предохранителей могут быть установлены внутри или вокруг масляных трансформаторов. Такие продукты должны быть совместимы с изоляционным маслом и подходить для ожидаемой температуры, давления, электрических и механических условий.
Замена должна основываться на технических характеристиках оригинального оборудования и фактических требованиях к защите, а не только на внешнем виде. Необходимо проверить номинальное напряжение, номинальный ток, отключающую способность, характеристики предохранителей, метод установки и координацию.
Нет. Предохранитель прерывает ток, плавя плавкий элемент, и обычно требует замены после срабатывания. Автоматический выключатель использует механизм переключения и, как правило, может быть сброшен после неисправности при условии проверки и требований производителя. Оба устройства могут использоваться вместе в скоординированных системах защиты.
Полезная информация включает мощность трансформатора, первичное напряжение, вторичное напряжение, номинальный ток, частоту системы, место установки, тип трансформатора, допустимый ток повреждения, требуемую функцию защиты, существующее распределительное устройство и применимые стандарты.
Нет. Применение трансформаторов существенно различается. Предохранитель для трансформатора напряжения может иметь электрические характеристики, сильно отличающиеся от предохранителя, предназначенного для распределительного трансформатора большой мощности. Правильное соответствие имеет важное значение для надежной защиты.
Координация помогает гарантировать, что защитное устройство, ближайшее к месту неисправности, по возможности, сработает первым. Это может уменьшить ненужные отключения и позволить здоровым участкам электрической системы оставаться под напряжением.
Предохранитель трансформатора — относительно компактный компонент, играющий важную роль в электрической защите. Его ценность заключается в его способности реагировать на аномальные условия тока, изолировать неисправные трансформаторы и, в приложениях с ограничением тока, уменьшать энергию, попадающую в защищаемое оборудование.
Однако надежная защита зависит не только от выбора предохранителя с правильным номинальным током. Необходимо учитывать номинальное напряжение, отключающую способность, время-токовые характеристики, бросок тока трансформатора, уровень неисправности, среду установки, конструкцию трансформатора и координацию с другими защитными устройствами.
Для проектов трансформаторов среднего и высокого напряжения выбор правильного предохранителя на этапе проектирования может снизить риск возникновения помех в работе, улучшить изоляцию неисправностей и обеспечить более надежное распределение мощности.
