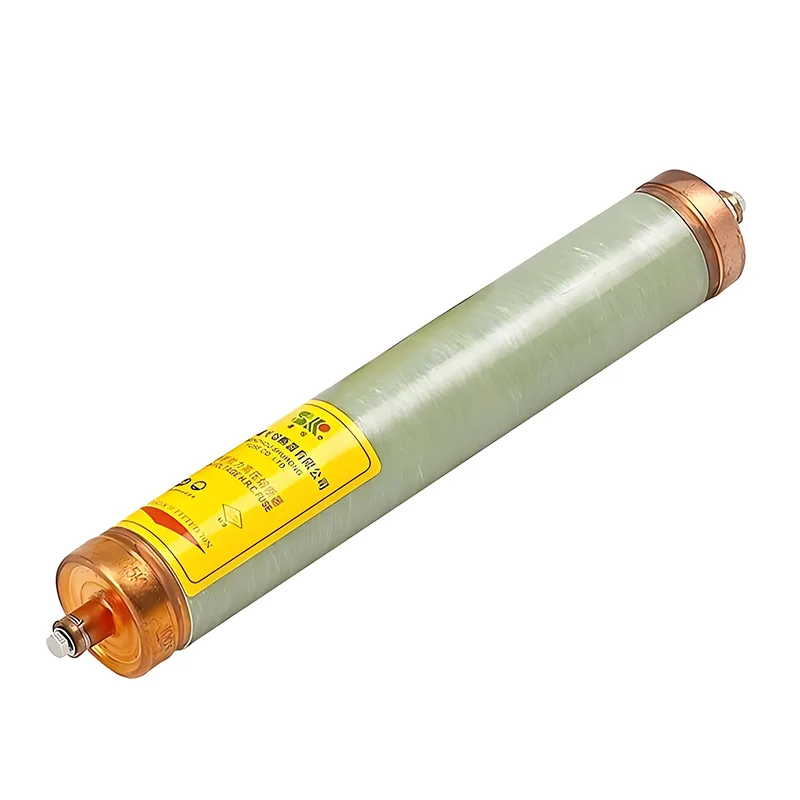

Высоковольтные токоограничивающие предохранители для защиты от перегрузок масляных трансформаторов

Высоковольтные токоограничивающие предохранители для защиты от перегрузки масляных трансформаторов являются специальными защитными компонентами в распределительных сетях среднего напряжения 10–40,5 кВ. Ориентированные на удовлетворение требований защиты масляных трансформаторов как от перегрузки, так и от короткого замыкания, они обеспечивают точную реакцию на перегрузку и надежную способность ограничения тока, выступая в качестве основных устройств для обеспечения безопасной работы оборудования. Ниже приводится подробное объяснение их ключевых сценариев применения и отличительных преимуществ, подчеркивающих их исключительную адаптационную ценность для защиты трансформаторов.

Ключевые сценарии применения

Эти специализированные защитные устройства разработаны специально для решения уникальных эксплуатационных задач масляных трансформаторов в различных приложениях энергосистем.

Защита масляного трансформатора в промышленных распределительных системах

Производственные нагрузки в таких отраслях, как сталелитейная, химическая и строительная промышленность, испытывают значительные колебания, подвергая масляные трансформаторы постоянному риску перегрузки. Эти предохранители точно реагируют на условия длительной перегрузки, одновременно устраняя неисправности короткого замыкания, предотвращая перегрев, старение или поломку обмотки трансформатора, а также обеспечивая бесперебойное электроснабжение производства.

Защита масляного трансформатора, монтируемого на столбе, для наружной установки в городских и сельских распределительных сетях

Жилые и коммерческие нагрузки имеют существенные различия в пиковых нагрузках, что часто приводит к перегрузкам в периоды пикового потребления электроэнергии. Эти предохранители адаптируются к суровым условиям окружающей среды, включая солевые брызги, колебания температуры и песчаные бури. Устанавливаемые непосредственно на высоковольтных сторонах опорных трансформаторов, они работают в сочетании с выключателями нагрузки, образуя экономичное защитное решение, предотвращающее отказы оборудования, вызванные перегрузками.

Защита масляного трансформатора, подключенного к сети, на электростанциях, работающих на возобновляемых источниках энергии

Сильно меняющаяся мощность ветровых и фотоэлектрических электростанций часто приводит к перегрузкам подключенных к сети масляных трансформаторов. Эти предохранители точно различают нормальные пусковые токи намагничивания и токи перегрузки, чтобы избежать ложного срабатывания, а также быстро прерывают короткое замыкание, чтобы обеспечить стабильное подключение к сети возобновляемых источников энергии.

Встроенная защита для накладных и модульных подстанций американского типа

Компактное оборудование, такое как трансформаторы, монтируемые на подставке, в американском стиле, имеет ограниченное пространство, а их внутренние масляные трансформаторы работают в закрытых помещениях в течение длительного времени. Эти предохранители имеют компактную конструкцию, которая позволяет устанавливать их непосредственно в трансформаторном масле, экономя место и одновременно обеспечивая мониторинг перегрузки в режиме реального времени, что идеально адаптируется к комплексным эксплуатационным требованиям подстанций, монтируемых на подставках.

Отличительные преимущества в производительности

Точная защита от перегрузки с оптимизированными характеристиками реагирования

Высоковольтные токоограничивающие предохранители для защиты от перегрузки масляных трансформаторов имеют оптимизированные обратнозависимые время-токовые характеристики, которые точно соответствуют кривым устойчивости к перегрузке масляных трансформаторов. Они срабатывают с задержкой по времени при небольших перегрузках, чтобы избежать ненужных отключений электроэнергии, а также обеспечивают плавление за миллисекунды при серьезных перегрузках или коротких замыканиях. Это обеспечивает баланс между защитой оборудования и непрерывностью электропитания и эффективно выдерживает обычные пусковые токи намагничивания трансформатора.

Эксклюзивная адаптация к масляной среде с надежным уплотнением

Соединения между торцевыми крышками и трубками предохранителей, специально разработанные для условий эксплуатации в условиях погружения в масло, имеют двойную защиту с помощью маслостойких резиновых прокладок и герметиков, что полностью исключает утечку трансформаторного масла и попадание влаги. Материал трубки предохранителя устойчив к масляной коррозии и высоким температурам, обеспечивая срок службы более 15 лет в масляной среде, что соответствует требованиям полного жизненного цикла масляных трансформаторов.

Двойная эффективность при ограничении тока и гашении дуги с высоким коэффициентом безопасности

Помимо точной защиты от перегрузки, эти предохранители обладают исключительной токоограничивающей способностью, ограничивая токи короткого замыкания до того, как они достигнут пиковых значений, чтобы минимизировать электродинамическое воздействие. Герметичная фарфоровая трубчатая конструкция, наполненная кварцевым песком, быстро гасит дугу, предотвращая повторное возгорание и возникновение перенапряжения. Благодаря отключающей мощности, превышающей 1000 МВА, они эффективно исключают риск взрыва в средах с масляным погружением.

Простая установка и обслуживание с широкой совместимостью

Благодаря вставной модульной конструкции, небольшому размеру и легкому весу эти предохранители могут быть установлены непосредственно на высоковольтных сторонах трансформатора или внутри подстанций, монтируемых на площадке. Никаких сложных инструментов не требуется, что позволяет выполнить замену одним человеком всего за 5–10 минут. Стандартизированные интерфейсы адаптируются к масляным трансформаторам различной мощности с широким диапазоном номинальных токов (10–80 А), что снижает потребность в запасных частях.

Экономичность с низкой общей стоимостью жизненного цикла

По сравнению с комбинированными решениями автоматического выключателя и реле перегрузки эти предохранители требуют лишь от 1/3 до 1/5 первоначальных инвестиций. Благодаря отсутствию сложных рабочих механизмов затраты на техническое обслуживание практически равны нулю. Их точная защита снижает затраты на ремонт трансформатора и потери из-за простоев, обеспечивая выдающуюся долгосрочную экономическую эффективность эксплуатации.
