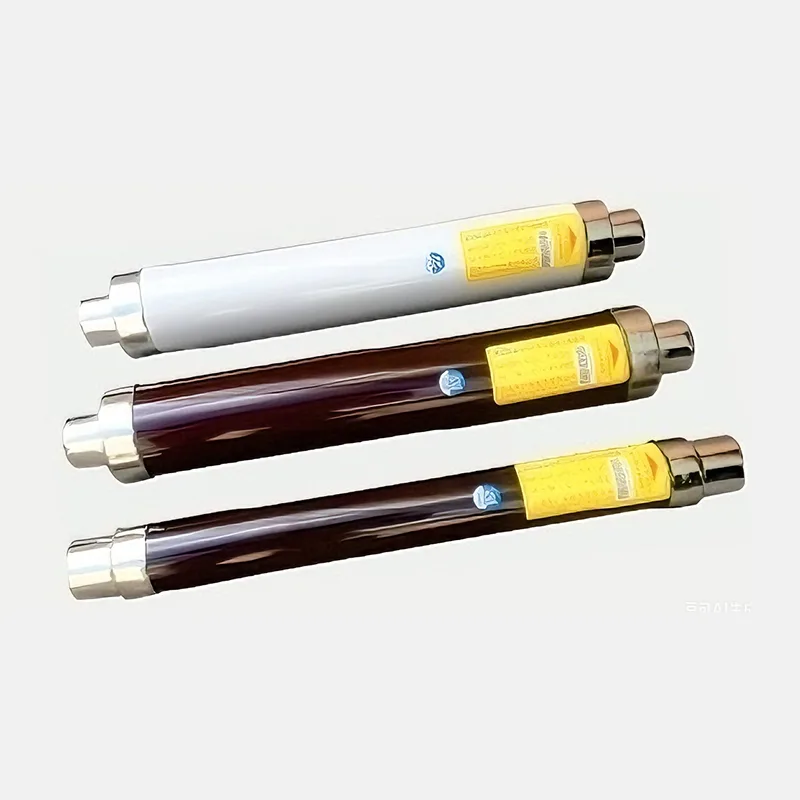

Высоковольтный предохранитель предельного тока для защитного трансформатора является важным защитным устройством для распределительных трансформаторов в энергосистемах. Обладая быстрым ограничением тока на миллисекундном уровне и надежной отключающей способностью, они широко применяются в распределительных сетях среднего напряжения 10–40,5 кВ, служа ключевым оборудованием, гарантирующим безопасность трансформаторов и стабильность электросети. Ниже приводится подробное описание их основных применений и выдающихся преимуществ производительности, демонстрирующих их технические достоинства и практическую ценность в современной энергетической инфраструктуре.
Эти профессиональные защитные устройства разработаны для удовлетворения целевых требований защиты распределительных трансформаторов в различных сценариях энергосистем:
Чаще всего они используются в качестве основных элементов защиты высоковольтной стороны распределительных трансформаторов среднего напряжения 10 кВ и 35 кВ, в том числе масляных и сухих. Когда внутренние неисправности, такие как короткое замыкание обмотки и повреждение изоляции, или короткое замыкание внешней линии вызывают перегрузку по току, предохранители быстро перегорают до того, как ток короткого замыкания достигнет своего пика, чтобы отключить неисправные цепи. Это позволяет избежать перегорания или взрыва трансформатора, вызванного перегревом и электродинамическими силами, а также ограничивает распространение неисправностей по всей энергосистеме. Популярные модели включают XRNT1, CEF и STR20 с номинальным током от 10 А до 80 А для соответствия трансформаторам различной мощности.
В городских распределительных сетях и подстанциях коробчатого типа эти предохранители взаимодействуют с выключателями нагрузки, образуя экономичную и эффективную схему защиты «предохранитель + выключатель нагрузки». Это решение заменяет дорогие автоматические выключатели и значительно сокращает инвестиционные затраты на оборудование. Их компактная вставная конструкция хорошо вписывается в кольцевые силовые агрегаты с ограниченным пространством, обеспечивая быструю изоляцию неисправностей и надежный секционированный источник питания, что очень подходит для плотно нагруженных городских распределительных сетей.
Они широко устанавливаются в коллекторных линиях ветряных электростанций и фотоэлектрических электростанций, а также в распределительных системах высокого напряжения промышленных предприятий для защиты сетевых трансформаторов. Они могут справиться с колебаниями мощности возобновляемых источников энергии и воздействием нагрузок промышленного производства, стабилизировать напряжение в системе, обеспечить точную релейную защиту и поддержать безопасное подключение к сети новых источников энергии и стабильное промышленное электроснабжение.
Для трансформаторов, работающих в суровых условиях, таких как прибрежные зоны соляного тумана, пустынные районы песчаных бурь и высокогорные регионы, доступны специальные версии, изготовленные по индивидуальному заказу, в том числе антикоррозионные и полностью герметичные. Они устойчиво противостоят внешней коррозии, поддерживают постоянные защитные характеристики, продлевают срок службы оборудования и сокращают ежедневные расходы на техническое обслуживание.
Высоковольтные токоограничивающие предохранители обеспечивают превосходные токоограничивающие характеристики и полное устранение неисправности в течение 3–6 миллисекунд, что намного быстрее, чем автоматические выключатели, для которых обычно требуются десятки миллисекунд. Они сдерживают ток короткого замыкания на стадии его нарастания с коэффициентом ограничения тока ниже 0,35, эффективно снижая электродинамическое воздействие и тепловые повреждения, защищая обмотки трансформатора и изоляционные конструкции и снижая затраты на техническое обслуживание после повреждения.
Благодаря герметичной фарфоровой трубчатой конструкции, наполненной кварцевым песком, предохранители могут быстро охлаждать и гасить электрические дуги, возникающие во время плавления, предотвращая повторное зажигание дуги и возникновение перенапряжения. Изготовленные из высокотемпературных и высокопрочных плавких предохранителей, они имеют отключающую способность более 1000 МВА, обеспечивая безопасное отключение в случае неисправности и исключая риск межфазного короткого замыкания и взрыва оборудования.
Небольшие по размеру и небольшому весу, они подходят для различных вариантов установки. Съемная конструкция обеспечивает быструю замену предохранителя без специальных инструментов, которую может выполнить один оператор в течение 5–10 минут, что сводит к минимуму потери при отключении электроэнергии. Благодаря унифицированным стандартным интерфейсам они полностью совместимы с выключателями нагрузки, блоками кольцевой сети и другим основным оборудованием, что упрощает инженерное проектирование и строительство на месте.
По сравнению с автоматическими выключателями, эти предохранители имеют гораздо более низкую первоначальную стоимость приобретения, всего от 1/5 до 1/10 стоимости автоматических выключателей. Благодаря простой внутренней конструкции без сложных механических движущихся частей они практически не требуют регулярного обслуживания. Благодаря длительному сроку службы и низкой частоте отказов соответствующее применение предохранителей и выключателей нагрузки образует высокоэкономичную схему защиты, идеальную для широкомасштабного продвижения в распределительных сетях. Своевременная локализация неисправностей также снижает влияние сбоев и повышает общую надежность электроснабжения.
Эти высоковольтные предохранители предельного тока для защитных трансформаторов обладают точными времятоковыми характеристиками с погрешностью управления в пределах ±10%, обеспечивая надежную селективную координацию с устройствами защиты верхнего и нижнего уровня, такими как низковольтные автоматические выключатели и другие предохранители. Будут отключены только неисправные ветви, чтобы избежать отключения электроэнергии на больших территориях. Модели премиум-класса также оснащены встроенной защитой от перегрева, предотвращающей перегрев предохранителей и еще больше повышающей общую стабильность работы.
