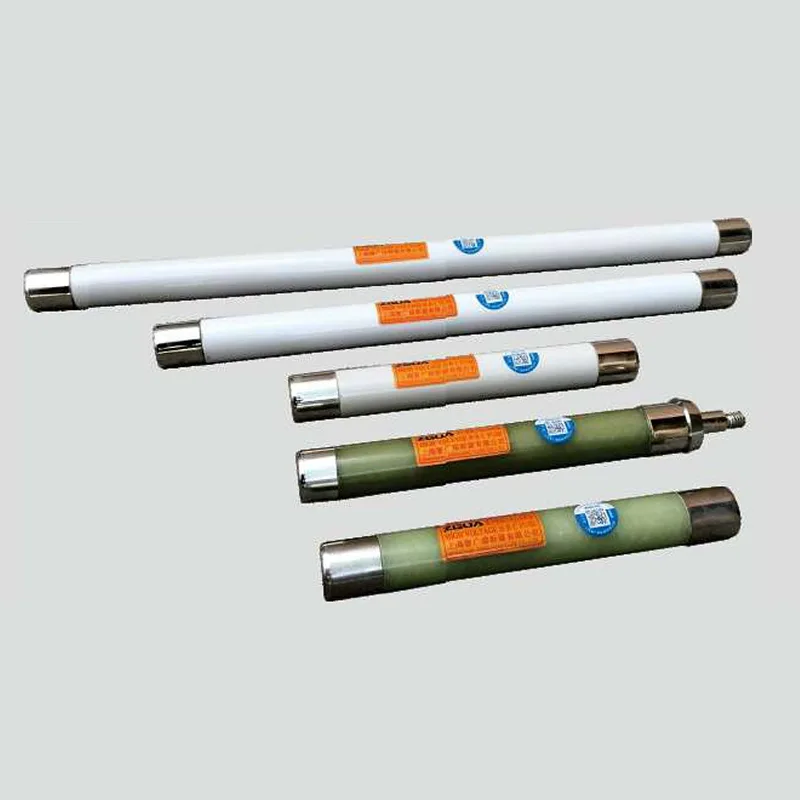

Высоковольтные предохранители с ограничением тока для защиты измерительных трансформаторов — это основные защитные компоненты для трансформаторов напряжения (ПТ) в энергосистемах. Обладая точными защитными характеристиками и надежной отключающей способностью, они широко используются в электросетях напряжением до 66 кВ, выступая в качестве необходимого оборудования для обеспечения безопасной работы трансформаторов напряжения и стабильной работы сети. Ниже приведены их основные сценарии применения и выдающиеся преимущества в производительности, полностью отражающие их технические преимущества и практическую ценность в современной энергетической инфраструктуре.
Эти профессиональные защитные устройства разработаны для удовлетворения уникальных требований защиты трансформаторов напряжения в различных системах электроснабжения:
Чаще всего они используются для первичной защиты трансформаторов напряжения в электрических сетях до 66 кВ, особенно в системах 10 и 35 кВ. При возникновении внутренних неисправностей в ПТ, таких как межвитковые замыкания, межслойные замыкания и пробой изоляции, эти предохранители быстро перегорают и разъединяют цепи. Это предотвращает повреждение или взрыв ПТ, вызванные перегревом и коротким замыканием, а также предотвращает распространение неисправностей на всю высоковольтную систему. К основным моделям относятся RN2, RN4 и XRNP, а номинальный ток 0,5 А идеально соответствует рабочим параметрам трансформаторов напряжения.
Эти предохранители, широко устанавливаемые в шкафах PT, комбинированных шкафах ограничителей перенапряжения PT, а также в комнатах учета подстанций и помещениях распределения электроэнергии, имеют вставную конструкцию, упрощающую установку и замену. Их компактный размер хорошо вписывается в узкие шкафы. В сочетании с разъединителями они образуют законченные цепи защиты ТН, обеспечивающие безопасную и стабильную работу систем учета и мониторинга электроэнергии.
Высоковольтные предохранители выпадающего типа для трансформаторов напряжения широко применяются для столбовых ПТ в городских и сельских распределительных сетях. Они способны не только защищать трансформаторы напряжения, но и выдерживать переходные перенапряжения и пусковые токи, вызванные переключением сети или ударами молнии, а также импульсные токи возбуждения, вызванные резонансными перенапряжениями, предотвращая тем самым перегорание обмоток трансформатора тока.
Их устанавливают в коллекторных линиях ветроэнергетических и фотоэлектрических электростанций, а также в высоковольтных распределительных системах промышленных предприятий для обеспечения стабильной защиты трансформаторов напряжения. Они гарантируют точное измерение напряжения и надежную релейную защиту, обеспечивают стабильное сетевое подключение новых источников энергии и бесперебойное электроснабжение промышленного производства.
Высоковольтные токоограничивающие предохранители для защиты измерительных трансформаторов отличаются превосходными токоограничивающими характеристиками и быстрым срабатыванием предохранителя. Они могут устранять неисправности в течение 1–5 мс, эффективно ограничивая пики тока короткого замыкания и уменьшая электродинамическое воздействие и тепловые повреждения. Оснащенные специальными плавкими предохранителями, такими как нихромовая проволока, они могут выдерживать обычные переходные пусковые токи и быстро действовать против постоянной перегрузки по току, обеспечивая надежную защиту трансформаторов напряжения.
В этих высоковольтных предохранителях с ограничением тока для защиты трансформаторов приборов используются герметичные фарфоровые трубчатые конструкции, наполненные кварцевым песком. Электрические дуги, возникающие при плавлении, можно мгновенно погасить кварцевым песком, чтобы избежать повторного зажигания дуги и перенапряжения. Трубки предохранителей изготовлены из жаростойких и высокопрочных материалов, обладают высокой устойчивостью к давлению и превосходной отключающей способностью, а отключающая способность превышает 1000 МВА, что обеспечивает безопасное и надежное размыкание цепи в условиях неисправности.
Эти небольшие и легкие предохранители подходят для различных условий установки. Съемная конструкция обеспечивает быструю замену предохранителя без профессиональных инструментов, что позволяет работать одному человеку и значительно экономит время на техническое обслуживание. Стандартные интерфейсы обеспечивают высокую совместимость с разъединителями, распределительными устройствами и другим силовым оборудованием, что снижает сложность инженерного проектирования и строительства на месте.
По сравнению с автоматическими выключателями и другим защитным оборудованием эти предохранители имеют простую конструкцию без сложных механических деталей, низкую стоимость приобретения и практически нулевые ежедневные расходы на техническое обслуживание. Они имеют длительный срок службы и низкую частоту отказов, что эффективно снижает ежедневные затраты на эксплуатацию сети. Кроме того, быстрая изоляция неисправностей снижает потери при отключении электроэнергии и повышает общую надежность электроснабжения.
Доступные в различных спецификациях, эти высоковольтные предохранители с ограничением тока для защиты измерительных трансформаторов совместимы с различными уровнями напряжения, мощностями трансформаторов тока и рабочими параметрами сети, с номинальными токами в диапазоне от 0,5 А до 6,3 А. Различные типы, включая модели для внутреннего применения, такие как XRNP, и типы с отводом для наружного применения, удовлетворяют различным потребностям установки на месте, что делает их одними из наиболее широко распространенных устройств защиты трансформаторов тока в энергосистемах.
